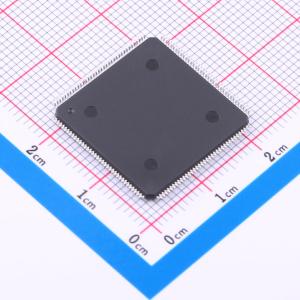

STM32H723ZGT6实物图
STM32H723ZGT6商品缩略图
STM32H723ZGT6商品缩略图
STM32H723ZGT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32H723ZGT6

环保标识
  • 高性能,带有DP-FPU的DSP,基于Arm Cortex-M7的MCU,配备1 M字节的Flash,564 KB的RAM,550 MHz的CPU,L1缓存,外部内存接口,部分外围设备子集

    • SMT扩展库
    • 嘉立创SMT补贴
    • PCB免费打样
  • 描述

    带 DP-FPU 的高性能 DSP、带 1 MB 闪存的 Arm Cortex-M7 MCU、564 KB RAM、550 MHz CPU、L1 缓存、外部存储器接口、外设子集

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32H723ZGT6
  • 商品编号

    C730146
  • 商品封装

    LQFP-144(20x20)
  • 包装方式

    托盘

  • 商品毛重

    4.21克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频550MHz
程序存储容量1MB
程序存储器类型FLASH
属性参数值
I/O数量112
ADC(位数)16bit;12bit
DAC(位数)12bit
工作电压1.71V~3.6V
应用领域-
详细信息
  • 特性

硬件规格概述

中央处理器(CPU)

  • 核心:32 位 Arm® Cortex®-M7 处理器,配备双精度浮点单元(DP-FPU)
  • 缓存:32-Kbyte 数据缓存及 32-Kbyte 指令缓存
  • 执行速度:最高达 550 MHz
  • 性能指标:在 Dhrystone 2.1 下达到 1177 DMIPS,2.14 DMIPS/MHz,支持 DSP 指令

内存系统

  • 闪存:最高达 1 Mbyte,配备错误校正码(ECC)
  • SRAM:总容量 564 Kbytes,配备 ECC,包括:
    • 128 Kbytes 用于数据 TCM RAM
    • 432 Kbytes 用于系统 RAM(最多 256 Kbytes 可重映射到指令 TCM RAM)
    • 4 Kbytes 用于备份 SRAM(可在最低功耗模式下使用)
  • 外部内存控制器:支持高达 16 位数据总线用于 SRAM、PSRAM、SDRAM、LPSDR SDRAM、NOR 和 NAND 内存
  • 引导加载程序:集成最高达 1 Mbyte 的嵌入式闪存,配备 ECC

图形与显示

  • Chrom-ART 加速器:增强图形用户界面,减轻 CPU 负担
  • LCD-TFT 控制器:支持高达 XGA 分辨率

功率管理

  • 供电管理:工作电压范围为 1.62 V 至 3.6 V,配备 POR、PDR、PVD 和 BOR 功能
  • USB 电源:专用于高效电源处理
  • 嵌入式 LDO 稳压器
  • 振荡器:内部(HSI、HSI48、CSI、LSI)和外部(HSE、LSE)

模拟接口

  • ADC:2×16 位(16 位时最高达 3.6 MSPS,最高达 18 通道)和 1×12 位(12 位时最高达 5 MSPS)
  • 比较器运算放大器:各 2 个,带宽增益为 8 MHz
  • D/A 转换器:2×12 位

数字信号处理(DSP)功能

  • 数字滤波器:用于 sigma-delta 调制器(DFSDM)
  • DMA 控制器:4 个以卸载 CPU 任务,包括 MDMA(支持链表)、双端口 DMAs(带 FIFO)和基本 DMA(具备请求路由功能)

定时器

  • 定时器:多达 24 个,包括 16 位(低功耗模式下最多 5 个)和 32 位定时器,具有多种计数选项
  • 看门狗SysTick 定时器

通信接口

  • I/O 端口:多达 114 个,具备中断能力
  • 通信协议:多达 35 个接口,包括 I2C、USARTs、SPIs、CAN、以太网、USB 等

调试与跟踪

  • 接口:SWD 和 JTAG
  • 跟踪缓冲区:2-Kbyte 嵌入式

特殊功能

  • 模数转换器(ADC):针对高分辨率应用进行了增强
  • 数字信号处理(DSP):针对特定算法和信号处理任务进行了优化
  • 内存管理:高效利用 ECC 和各种类型的内存
  • 功率管理:强大且灵活,适用于不同的功率需求
  • 安全特性:包括 RTC(具有亚秒级精度)、硬件日历和篡改检测

环保合规性

  • 封装合规性:ECOPACK2 合规,确保环境可持续性

此全面的硬件规格提供了一个强大的平台,适用于需要高性能处理、广泛内存、高级通信能力和强大安全特性的应用,同时保持高效的功率管理和符合环保标准。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN5507 STM32H7 系列闪存接口 1.0 中的循环冗余校验(英文) 查看详情 ST(意法半导体)_AN5020 用于STM32 MCU的数字照相机接口(DCMI) 1.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN5342 STM32H7 系列内部存储器保护的纠错码(ECC)管理 1.0(中文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN5348 STM32 器件上的 FDCAN 外设 1.0(中文) 查看详情 ST(意法半导体)_AN5405 FDCAN 协议在 STM32 引导加载程序 3.0 中的使用(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4990 适用于STM32微控制器的ΣΔ数字接口入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4839 第一级缓存在STM32F7系列和STM32H7系列中的应用(英文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5293迁移指南:从STM32F7系列迁移到STMH74x/75x,STM32H72x/73x和STMH7A3/7Bx设备 6.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5224 STM32 DMAMUX:DMA 请求路由器 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN5337 STM32H7 系列寿命估算 2.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0253 STM32F7系列和STM32H7系列Cortex®-M7处理器编程手册5.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0491 STM32H72xx/73xx 设备勘误 7.0(英文) 查看详情
