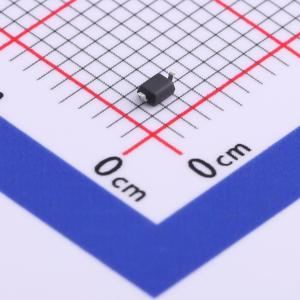

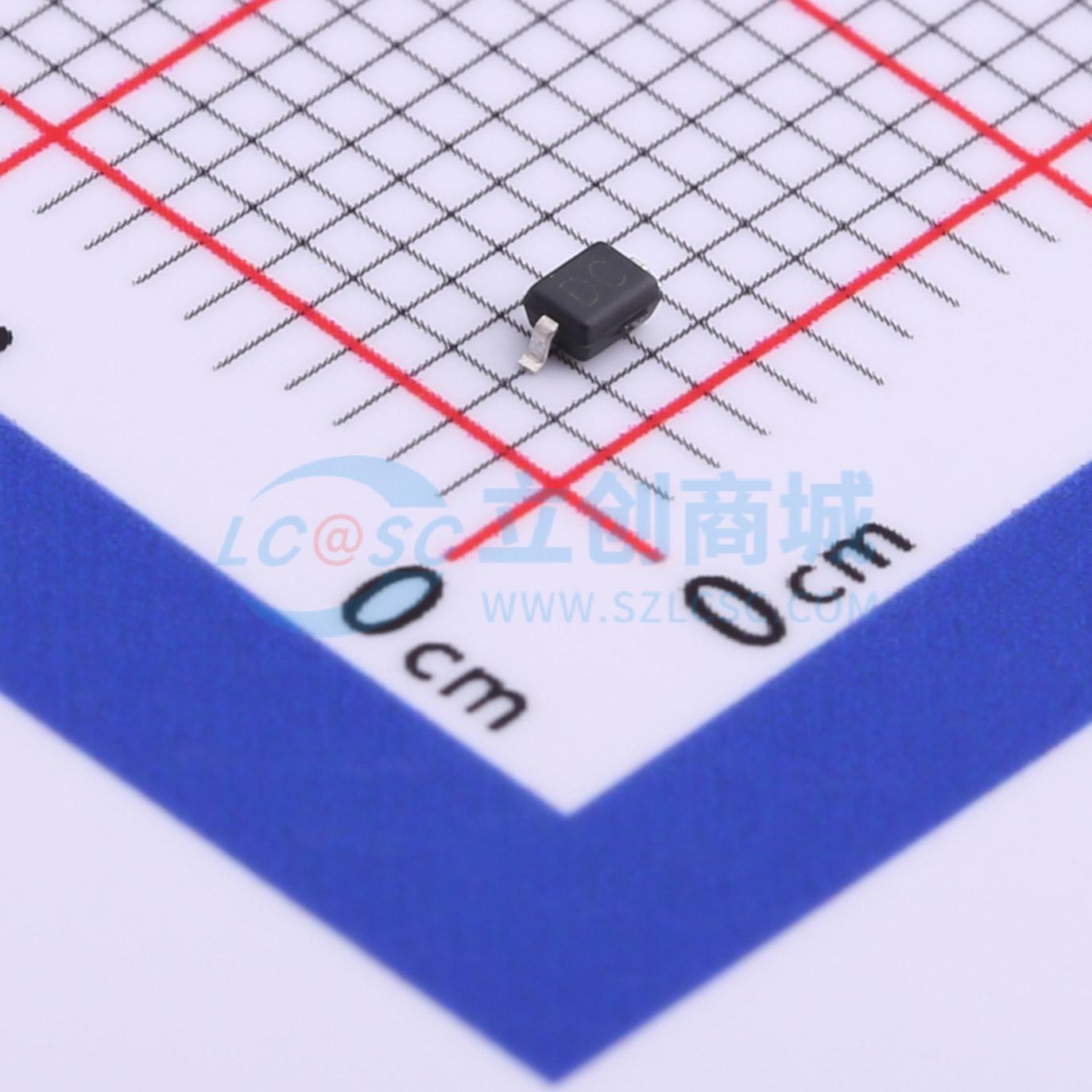

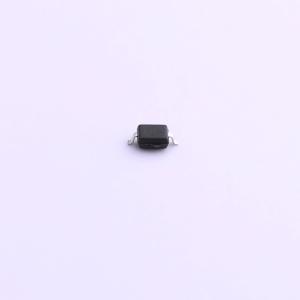

UCD32C12L01
ESD 12V截止 峰值浪涌电流：7A@8/20us
- 描述
- UCD32CXXL01是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。独特的设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用信号封装，符合RoHS/WEEE标准，采用SOD - 323封装，尺寸为2.5x1.25x1.0mm。该系列器件可用于满足IEC61000 - 4 - 2（ESD）、IEC61000 - 4 - 4（EFT）和IEC61000 - 4 - 5（浪涌）的抗扰度要求。接触放电：±30kV，空气放电：±30kV
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UCD32C12L01
- 商品编号
- C729865
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
UCD32CXXL01是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到数据和传输线路的敏感组件而设计，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。 独特的设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。在瞬态条件下，转向二极管将瞬态电流引向接地。内部TVS二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护高达高速的数据线路。这些器件采用信号封装，符合RoHS/WEEE标准，采用SOD - 323封装，尺寸为2.5 × 1.25 × 1.0 mm。 该系列器件可用于满足IEC61000 - 4 - 2（ESD）、IEC61000 - 4 - 4（EFT）和IEC61000 - 4 - 5（浪涌）的抗扰度要求。 接触放电：±30kV 空气放电：±30kV
商品特性
- 符合IEC61000 - 4 - 2 ESD 30kV空气放电、30kV接触放电标准
- 保护一条I/O线路
- 在8/20μs波形下峰值功率耗散为220W
- 工作电压：8V、12V、15V、24V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020的MSL 1级标准
应用领域
- USB 2.0和USB 3.0接口
- 10/100/1000以太网
- 个人数字助理（PDA）
- 串行ATA保护
- 数字视频接口（DVI）
- 无线系统设备
- 手持设备和笔记本电脑
- 数码相机
- RF接口
