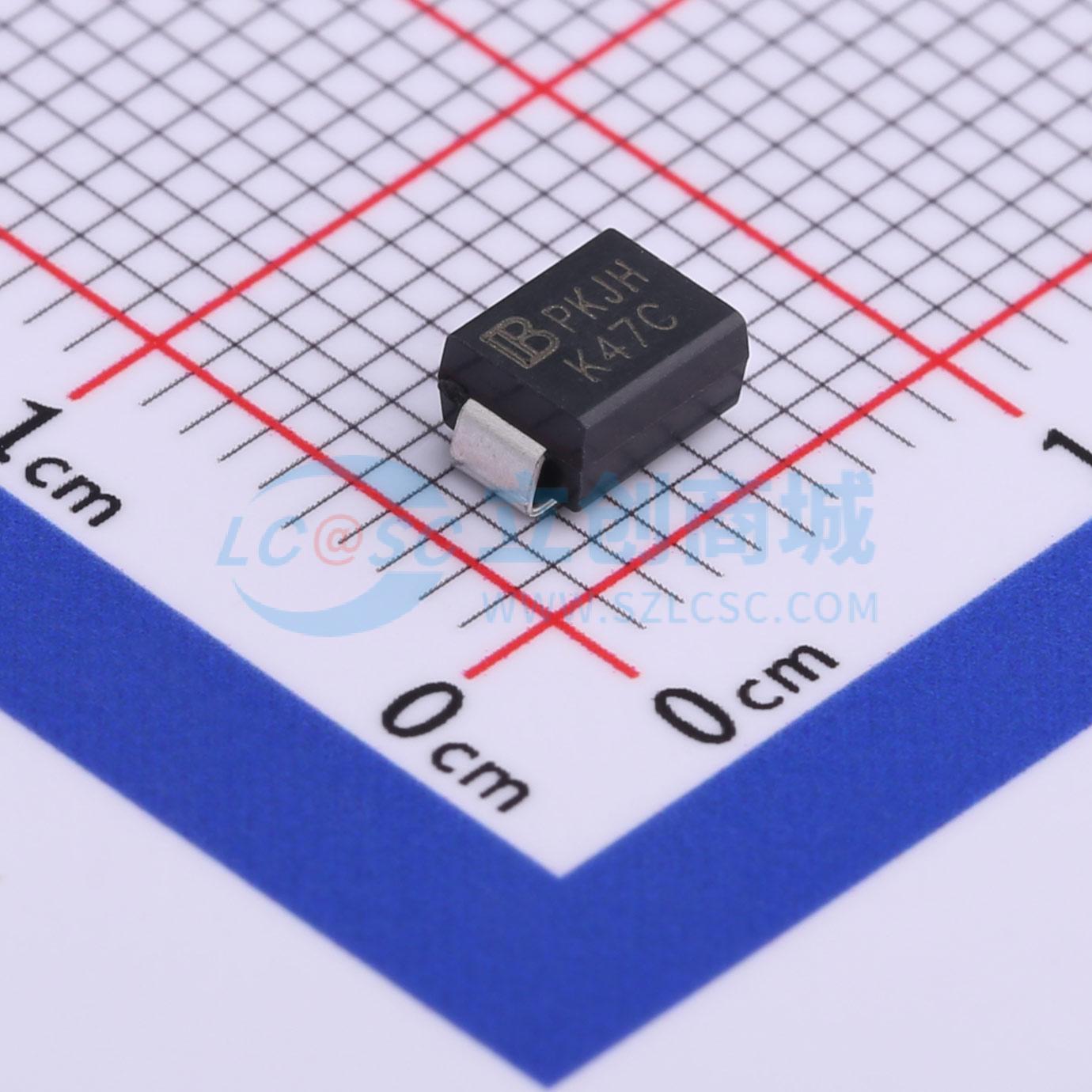

温馨提醒：图片仅供参考，商品以实物为准
1.0SMB47CA
双向TVS 40.2V截止 峰值浪涌电流：15.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 薄型封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。应用：I/O接口。 AC/DC电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 1.0SMB47CA
- 商品编号
- C729944
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 40.2V | |
| 钳位电压 | 64.8V | |
| 峰值脉冲电流(Ipp) | 15.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1kW@10/1000us | |
| 击穿电压 | 44.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在12V以上时，典型反向电流小于1μA
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准的MSL 1级
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
