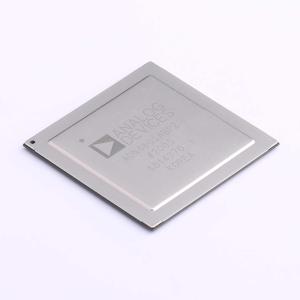

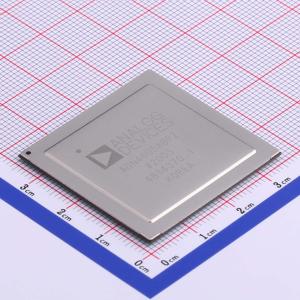

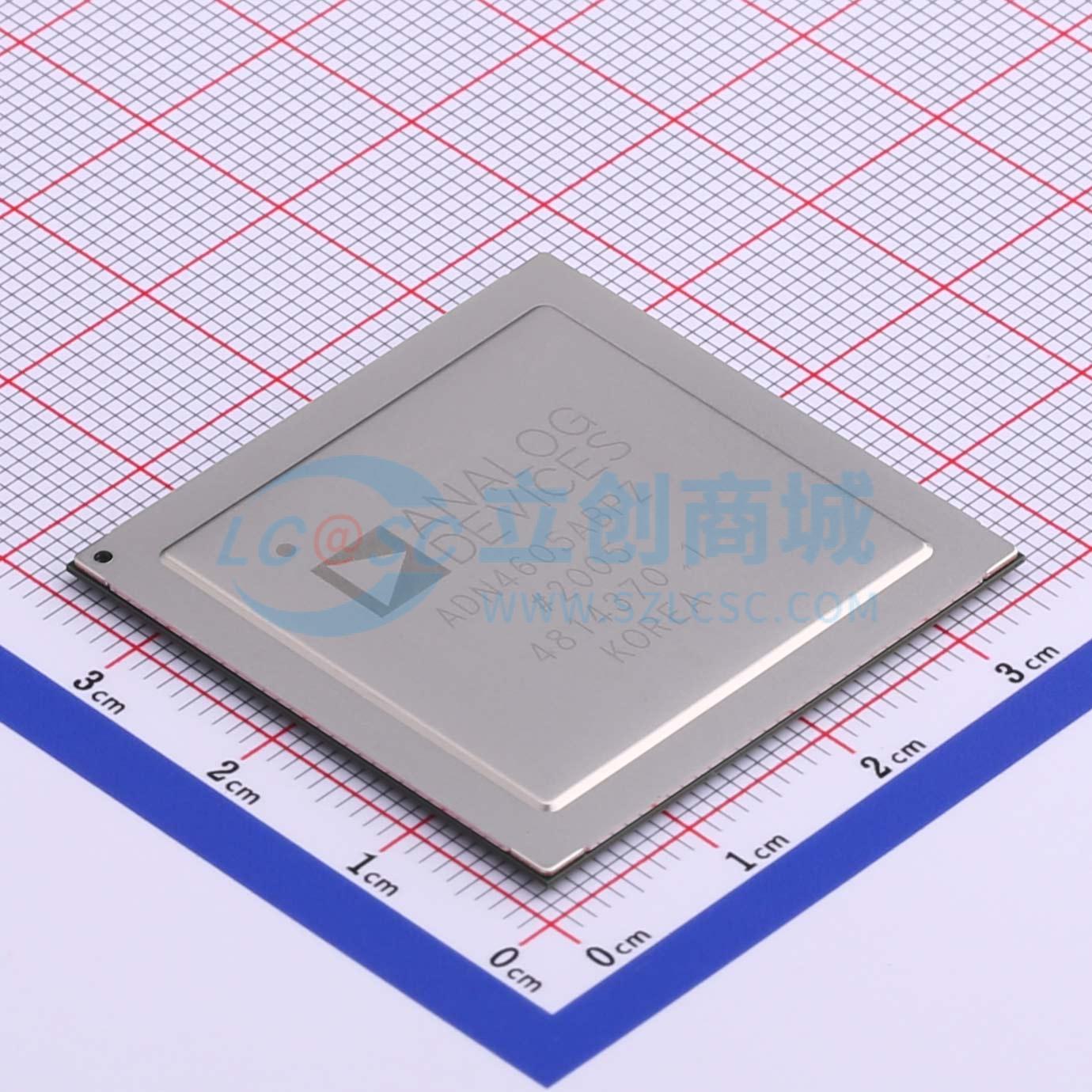

ADN4605ABPZ
4.25 Gbps 40 × 40 数字交叉点开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- X-Stream4.25Gbps40×40数字交叉点交换机
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADN4605ABPZ
- 商品编号
- C730048
- 商品封装
- BGA-352
- 包装方式
- 托盘
- 商品毛重
- 12.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.25V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 64mA | |
| 功能 | 反向 |
商品特性
- 每端口 NRZ 数据速率从 DC 到 4.25 Gbps
- 可调接收均衡，3 dB、6 dB 或 12 dB 增强，可在 4.25 Gbps 下补偿超过 40 英寸的 FR4
- 可调传输预加重/去加重，可编程增强和输出电平，可在 4.25 Gbps 下补偿超过 40 英寸的 FR4
- 低功耗，每通道在 2.5 V 时为 105 mW，差分输出电平摆幅为 400 mv p-p
- 40x40 全差分非阻塞阵列，双映射的双级连接编程
- 低抖动，通常 <25 ps
- 灵活的 2.5 V 至 3.3 V 电源范围
- 直流或交流耦合差分 PECL/CML 输入
- 差分 CML 输出
- 每通道极性反转，便于布线
- 带禁用功能的 50 Ω 片上 I/O 终端
- 支持 8b10b 编码或未编码的 NRZ 数据
- 串行（I2C 从机或 SPI）控制接口
- 并行控制接口
应用领域
- 数字视频 (HDMI, DVI, DisplayPort, 3G/HD/SD-SDI)
- 光纤网络交换
- 高速串行背板路由到 OC-48 带 FEC
- XAUI, 4x 光纤通道, Infiniband, 和 GbE 通过背板
- 数据存储网络
