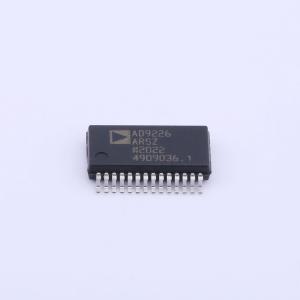

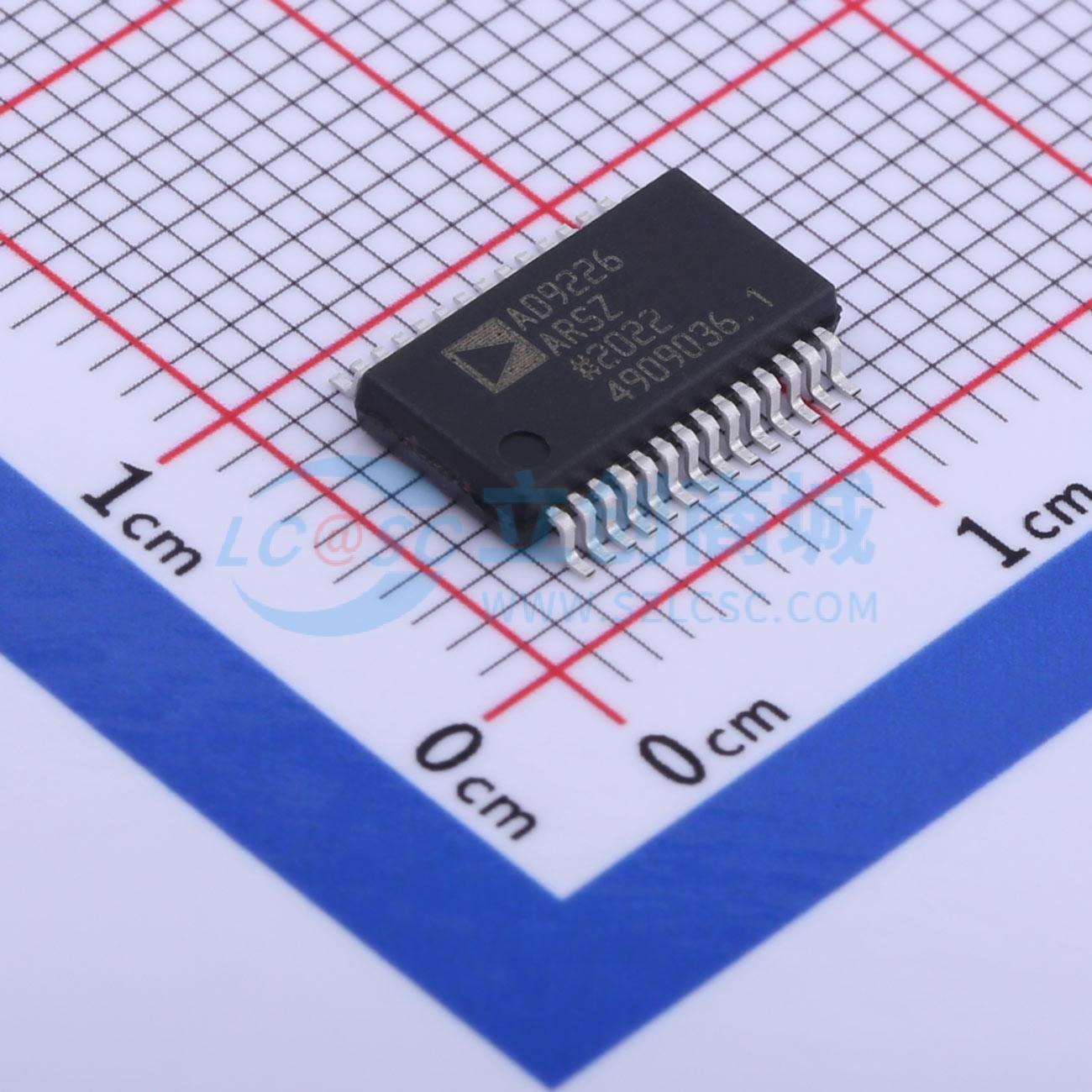

温馨提醒：图片仅供参考，商品以实物为准
AD9226ARSZ
12位、65 MSPS ADC
- 描述
- 是一款单电源、12位、65 MSPS模数转换器，带有片上高性能采样保持放大器和电压基准。采用多级差分流水线架构，具有专利输入级和输出误差校正逻辑，可在65 MSPS数据速率下提供12位精度。输入可轻松连接到成像和通信系统，具有真正的差分输入结构，用户可选择多种输入范围和偏移，包括单端应用。采样保持放大器适用于IF欠采样方案，如单通道通信应用，输入频率可达并远超奈奎斯特频率。具有片上可编程基准，为系统设计提供灵活性，也可选择外部基准。采用单时钟输入控制所有内部转换周期，超范围信号可指示溢出情况。有两个重要模式功能，一是设置数据格式为二进制或补码，二是使ADC不受时钟占空比变化影响。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9226ARSZ
- 商品编号
- C730053
- 商品封装
- SSOP-28-208mil
- 包装方式
- 管装
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 65MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 并行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 68.9dB | |
| 时钟频率(fc) | 65MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 26ppm/℃ |
商品概述
AD9226是一款单芯片、单电源、12位、65 MSPS的模数转换器，片内集成高性能采样保持放大器和电压基准。AD9226采用多级差分流水线架构，拥有专利输入级和输出误差校正逻辑，可在65 MSPS数据速率下实现12位精度。在整个工作温度范围内（保证）无漏码。 AD9226的输入便于与成像和通信系统轻松接口。凭借真正的差分输入结构，用户可以选择多种输入范围和偏移，包括单端应用。 采样保持放大器（SHA）非常适合中频欠采样方案，例如单通道通信应用中输入频率达到甚至远超奈奎斯特频率的情况。 AD9226具备片上可编程基准。为实现系统设计的灵活性，也可选择外部基准。 采用单时钟输入控制所有内部转换周期。超量程信号指示溢出情况，可与最高有效位配合使用以确定低溢出或高溢出。 AD9226有两个重要的模式功能。其一可将数据格式设置为二进制或补码。其二可使ADC不受时钟占空比变化的影响。
商品特性
- 信噪比：在f_IN = 37 MHz时为69 dB
- 无杂散动态范围：在f_IN = 31 MHz时为85 dB
- 在f_IN = 140 MHz时互调失真为–75 dBFS
- 在f_IN = 10 MHz时有效位数（ENOB）= 11.1
- 低功耗：475 mW
- 保证无漏码
- 差分非线性误差：±0.6 LSB
- 积分非线性误差：±0.6 LSB
- 时钟占空比稳定器
- 具有750 MHz全功率带宽的专利片上采样保持电路
- 输出数据为直二进制或补码格式
- 28引脚SSOP、48引脚LQFP封装
- 单5 V模拟电源，3 V/5 V驱动电源
- 引脚与AD9220、AD9221、AD9223、AD9224、AD9225兼容
