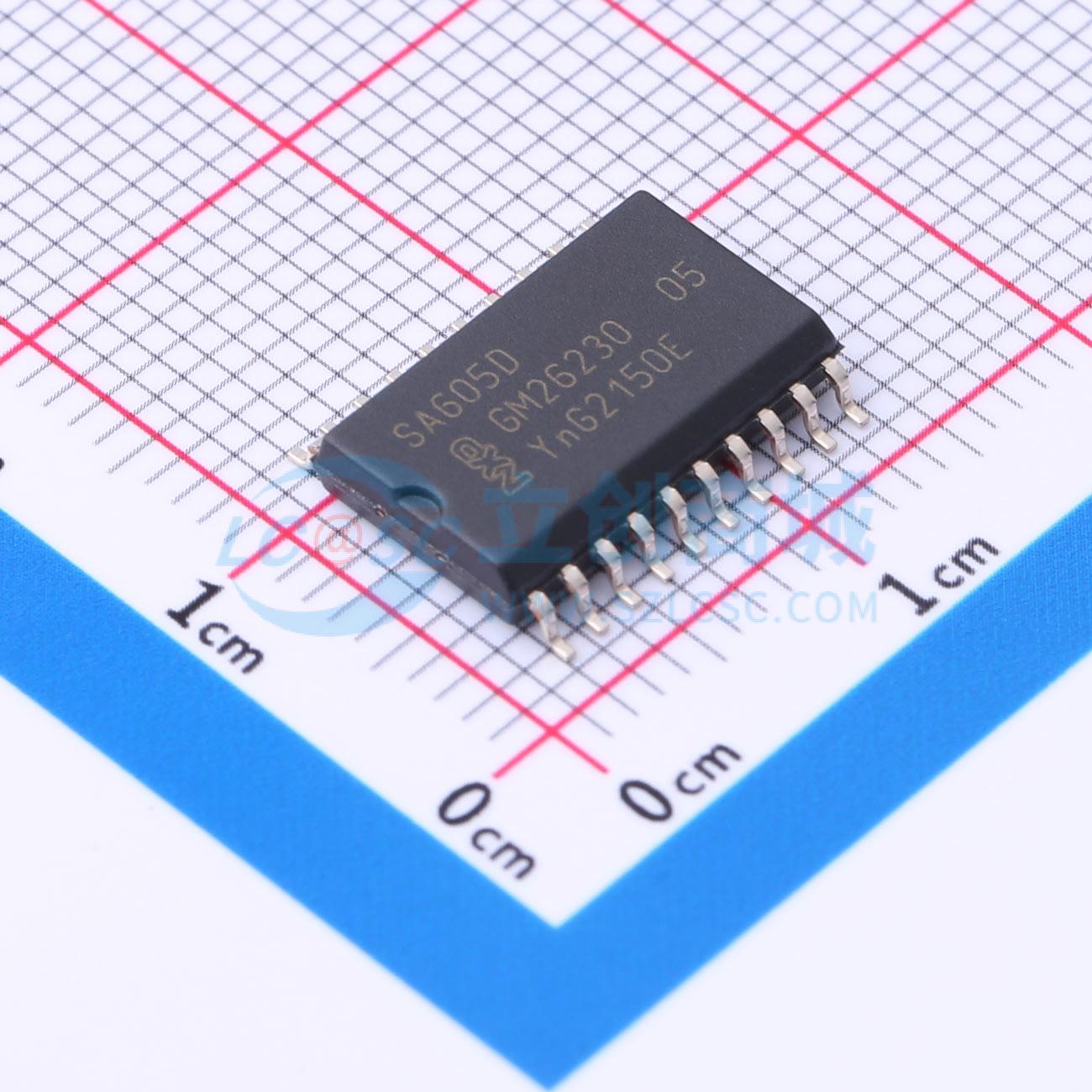

SA605D/01,118

SA605是高性能单片低功耗FM IF系统，集成混频器/振荡器、两个限幅中频放大器、正交检测器、静音、对数接收信号强度指示器（RSSl）和稳压器。SA605结合了NXP SA602A和SA604A的功能，但具有更高的混频器输入截点、更高的IF带宽（25 MHz）和温度补偿的RSSI及限幅器，可实现更高性能应用。SA605有20引脚SO（表面贴装微型封装）和20引脚SSOP（收缩小外形封装）两种封装形式。SA605和SA615功能相同，区别在于保证规格，SA615在多个参数上不如SA605。两者都满足AMPS和TACS蜂窝无线电应用的EIA规格。

• 低功耗：6 V时典型值为5.7 mA
• 混频器输入> 500 MHz
• 45 MHz时混频器转换功率增益为13 dB
• 45 MHz时混频器噪声系数为4.6 dB
• XTAL振荡器有效至150 MHz（L/C振荡器至1 GHz本地振荡器可注入）
• IF放大器/限幅器增益为102 dB
• 25 MHz限幅器小信号带宽
• 温度补偿对数接收信号强度指示器（RSSl），动态范围超过90 dB
• 两个音频输出 — 静音和非静音
• 外部元件数量少；适用于晶体/陶瓷/LC滤波器
• 出色的灵敏度：45 MHz RF和455 kHz IF下，1 kHz音调12 dB SINAD（信噪失真比）时，50 Ω匹配网络输入0.22 μV
• 符合蜂窝无线电规格
• ESD加固

• 蜂窝无线电FM IF
• 高性能通信接收器
• 单转换VHF/UHF接收器
• SCA接收器
• RF电平表
• 频谱分析仪
• 仪器仪表
• FSK和ASK数据接收器
• 对数放大器
• 宽带低电流放大
