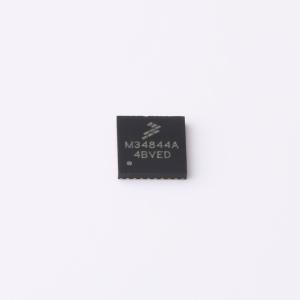

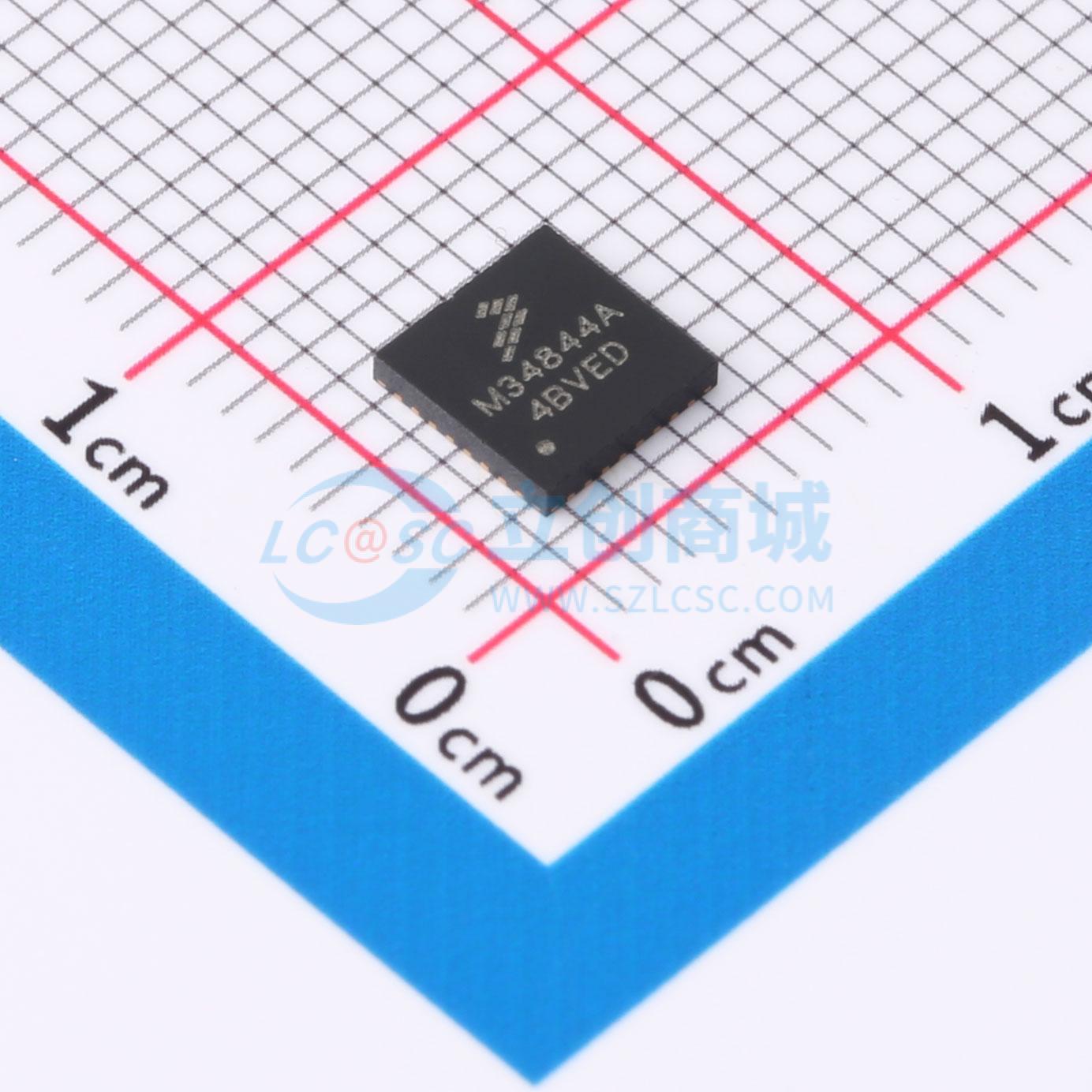

MC34844AEPR2

集成电源的10通道LED背光驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款SMARTMOS高效LED驱动器，用于为10英寸至20英寸以上的液晶显示器提供背光。工作电源为7.0至28V，能够驱动10个并联串中的多达160个LED。10串中的电流匹配在±2%以内，可通过I²C/SM总线接口进行编程。还包括一个用于LED调光的脉冲宽度监视器（PWM）发生器，LED可通过I²C/SM总线接口编程调至256级之一，调光比高达65,000:1（256:1 PWM，256:1电流DAC）
品牌名称: NXP(恩智浦)
商品型号: MC34844AEPR2
商品编号: C729199
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
	恒流精度	2%

34844是一款高效的SMARTMOS LED驱动器，适用于10英寸至20英寸以上的LCD显示屏背光。该器件可在7.0V至28V的电源下工作，能够驱动多达160个LED，分布在10条并联串中。10条串中的电流匹配精度为±2%，并且可以通过I2C/SM总线接口进行编程。

34844还包括一个脉宽调制（PWM）生成器，用于LED调光。LED可以被调暗到256个级别之一，通过I2C/SM总线接口进行编程。最大调光比可达65,000:1（256:1 PWM，256:1 电流DAC）。

集成的升压转换器产生所需的最小输出电压，以保持所有LED在选定电流下点亮，从而提供尽可能高的效率。

34844具有默认频率为600 kHz的集成升压自时钟，但可通过I2C编程设置为150/300/600/1200 kHz。PWM频率可设置在100 Hz至25 kHz之间，或同步到外部输入。如果不与另一个源同步，则内部PWM速率会从CK引脚输出。这使得多个设备可以同步在一起。

34844的默认升压频率为320 kHz，但可通过I2C编程设置为160/320/650/1300 kHz。PWM频率可设置在110 Hz至27 kHz之间，或同步到外部输入。如果不与另一个源同步，则内部PWM速率会从CK引脚输出。这使得多个设备可以同步在一起。

34844还支持光学/温度闭环操作，并具有LED过温保护、LED短路保护和LED开路保护功能。该IC包括过压保护、过流保护和欠压锁定功能。
