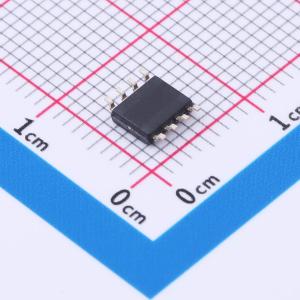

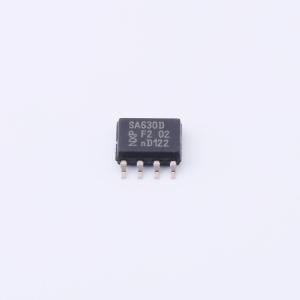

温馨提醒：图片仅供参考，商品以实物为准
SA630D/01,112
SA630D/01,112
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用 BiCMOS 技术制造的宽带 RF 开关，集成了片上 CMOS/TTL 兼容驱动器。其主要功能是将直流至 1 GHz 频率范围内的信号从一个 50Ω 通道切换到另一个通道。开关通过施加到使能通道 1 引脚 (ENCH1) 的 CMOS/TTL 兼容信号激活。极低的电流消耗使其非常适合便携式应用。出色的隔离和低损耗使其成为 PIN 二极管的合适替代品。采用 8 引脚 SO（表面贴装微型）封装。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- SA630D/01,112
- 商品编号
- C729169
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 隔离度 | - | |
| 插入损耗 | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽带（直流至1 GHz）
- 低插入损耗（200 MHz时典型值为1 dB）
- 未使用的输入端内部匹配50 Ω
- 优异的过载能力（300 MHz时1 dB增益压缩点为+18 dBm）
- 低直流功耗（5 V电源下170 μA）
- 快速切换（典型值20 ns）
- 良好的隔离度（100 MHz时关闭通道隔离度为60 dB）
- 低失真（IP3截距+33 dBm）
- 良好的50 Ω匹配（400 MHz时回波损耗18 dB）
- 全面的ESD保护
- 双向操作
应用领域
- 数字收发器前端开关
- 天线开关
- 滤波器选择
- 视频开关
- FSK发射器
