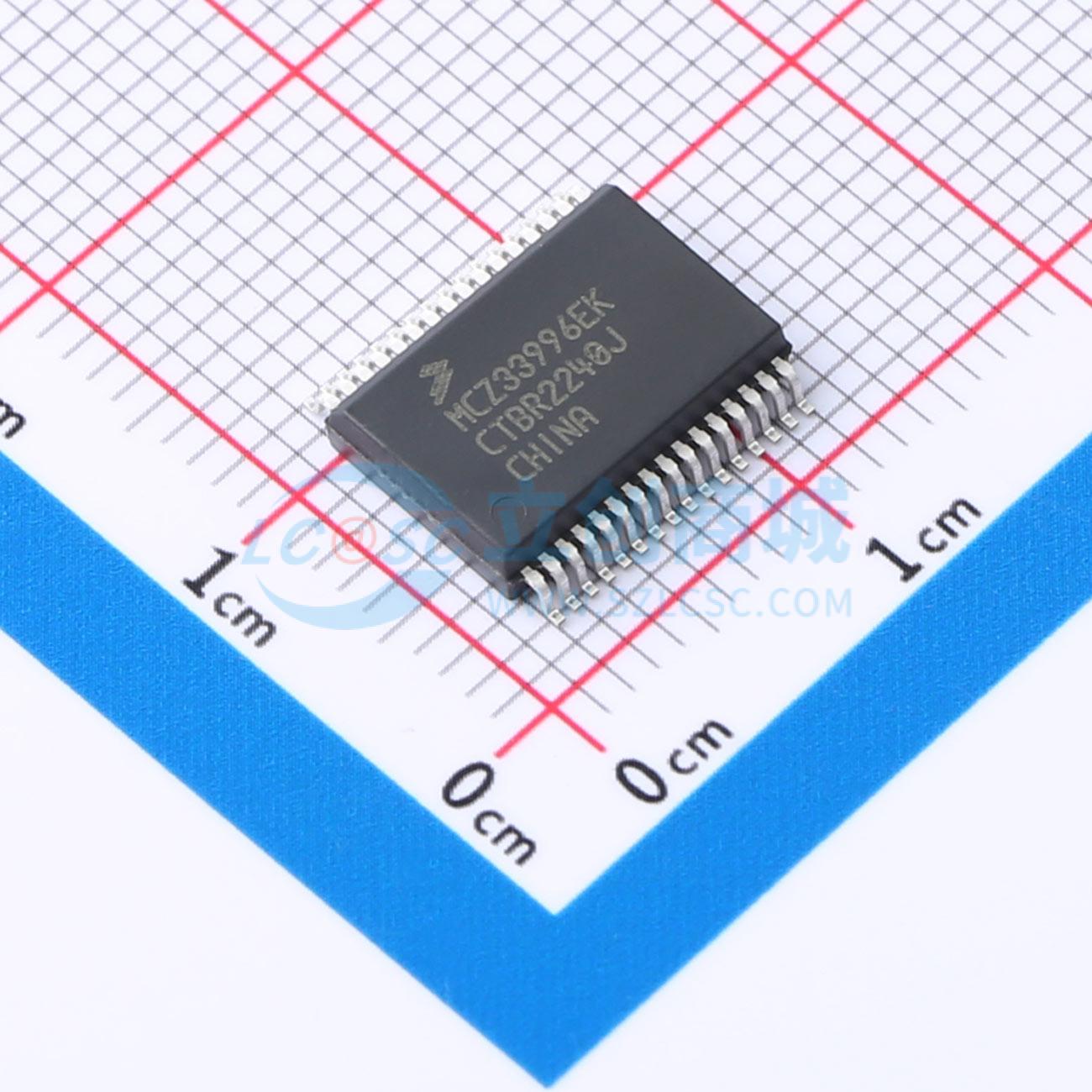

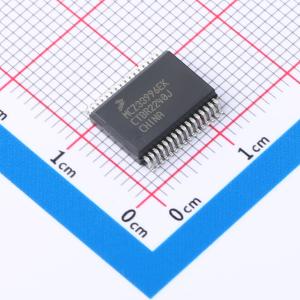

MCZ33996EKR2

16输出开关，带SPI控制

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NXP(恩智浦)
商品型号: MCZ33996EKR2
商品编号: C729084
商品封装: SOIC-32-EP-300mil
包装方式: 编带
商品毛重: 0.85克(g)

商品参数

	属性	参数值
	最大连续电流	2.5A
	导通电阻	550mΩ
	功能特性	过温保护；过流保护；过压保护；短路保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

33996是一款带24位串行输入控制的16输出低边开关。它适用于多种类型负载应用，包括感性负载、白炽灯负载和LED负载。串行外设接口（SPI）同时提供输入控制和诊断读出功能。提供一个脉宽调制（PWM）控制输入，可对多个占空比相同的输出进行脉宽调制。一个专用的复位输入可用于清除所有内部寄存器并关闭所有输出。33996可直接与微控制器接口，兼容3.3V和5.0V CMOS逻辑电平。33996实际上充当带故障管理功能的总线扩展器和缓冲器，可降低MCU的故障管理负担。

商品特性

设计支持工作电压范围 5.0 V ≤ VPWR ≤ 27 V
24位SPI用于控制和故障报告，兼容3.3V/5.0V逻辑
输出带电流限制（0.9 A 至 2.5 A），可驱动白炽灯
感性开关过程中输出电压钳位为+50 V
开路检测电流支持通断控制（适用于LED应用）
VPWR待机电流 < 10 μA
25 ℃ 典型条件下RDS(ON)为 0.55 Ω
独立过温保护
输出可选择用于PWM控制
支持输出接通时对VBAT短路、输出关断时对地短路/开路检测
后缀代码为EK的封装为无铅封装

应用领域

感性负载
白炽灯负载
LED负载

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	16
	输入控制逻辑	高电平有效
	工作电压	5V~27V
