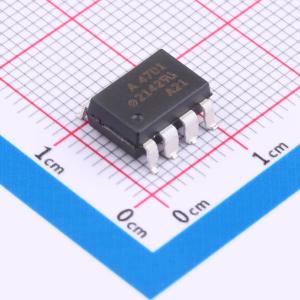

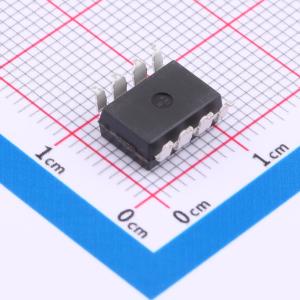

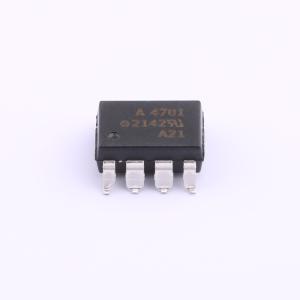

HCPL-4701-500E

这些器件是超低功耗、高增益的单通道和双通道光耦合器。HCPL - 4701 为单通道 8 引脚 DIP 封装，引脚与行业标准 6N139 兼容。HCPL - 4731 为双通道 8 引脚 DIP 封装，引脚与常用标准 HCPL - 2731 兼容。HCPL - 070A 和 HCPL - 073A 分别是采用 SO - 8 封装的等效单通道和双通道产品。每个通道可由低至 40 μA 的输入电流驱动，典型电流传输比为 3500%。

这些高增益耦合器采用 AlGaAs 发光二极管和集成高增益光电探测器，可在输入和输出之间实现极高的电流传输比。光电二极管和输出级采用独立引脚，可实现与 TTL 兼容的饱和电压和高速运行。如有需要，可将 VCC 和 VO 端子连接在一起，以实现传统达林顿运行（仅单通道封装）。

这些器件专为 CMOS、LSTTL 或其他低功耗应用而设计。由于功耗低，它们特别适用于 ISDN 电话接口和电池供电应用。在 40 μA 的 LED 电流和 VCC ≥ 3 V 的条件下，从 0℃ 到 70℃ 的工作温度范围内，可保证最小电流传输比为 700%。

SO - 8 封装无需在 PCB 上打“通孔”。该封装占用的面积约为标准双列直插式封装的三分之一。引脚外形设计与标准表面贴装工艺兼容。

• 超低输入电流能力 - 40 μA
• 适用于 3 V 工作 典型功耗：<1 mW 输入功率：<50 μW 输出功率：<500 μW
• 可在低至 1.6 V 的 VCC 下工作
• 高电流传输比：在 lF = 40 μA 时为 3500%
• 与 TTL 和 CMOS 兼容的输出
• 规定了在 0℃ 至 70℃ 温度范围内的交流和直流性能
• 安全认证：UL 认证 – 按照 UL1577 标准，3750 V rms 持续 1 分钟，5000 V rms*持续 1 分钟 CSA 认证 IEC/EN/DIN EN 60747 - 5 - 2 认证，HCPL - 4701 的 VIORM = 630 V 峰值（选项 060）
• 8 引脚产品与 6N138/6N139 和 HCPL - 2730/HCPL - 2731 兼容
• 提供 8 引脚 DIP 和 SOIC - 8 封装
• 支持通孔和表面贴装组装

• 电池供电应用
• ISDN 电话接口
• 逻辑系列（TTL、LSTTL、CMOS、HCMOS、HL - CMOS、LV - HCMOS）之间的接地隔离
• 低输入电流线路接收器
• EIA RS - 232C 线路接收器
• 电话振铃检测器
• 交流线路电压状态指示器 – 低输入功耗
• 低功耗系统 – 接地隔离
• 便携式系统 I/O 接口
