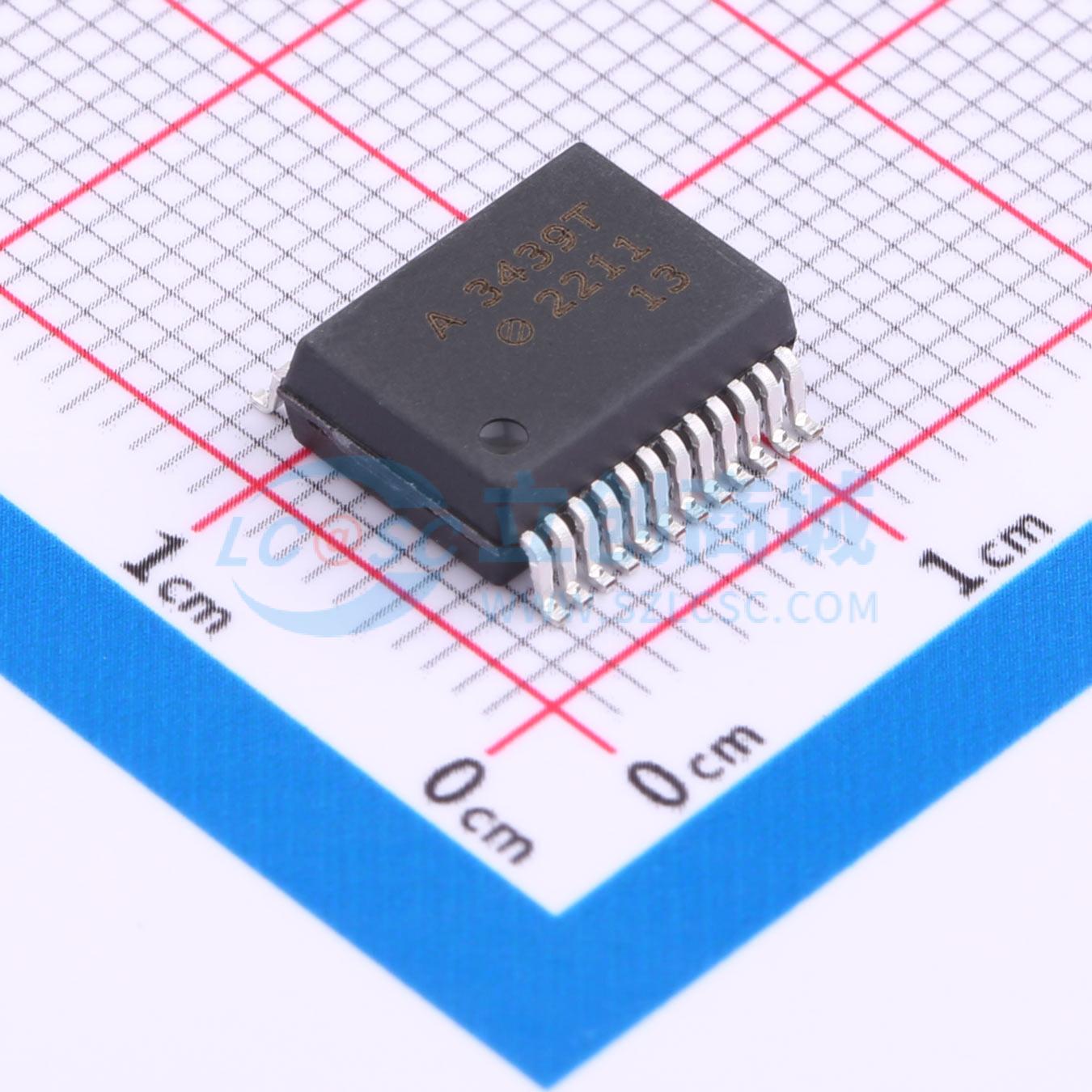

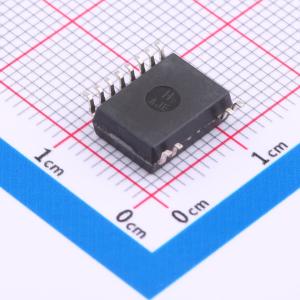

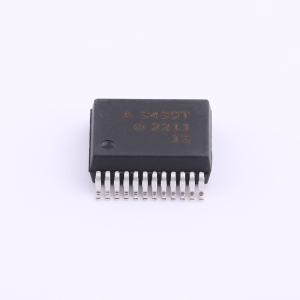

QCFJ-3439T-500UE
汽车级17A峰值栅极驱动光耦合器，集成去饱和检测、有源密勒箝位、故障、栅极和欠压锁定（UVLO）状态反馈以及负偏置
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- QCFJ - 3439T是一款峰值电流为17A的智能栅极驱动光耦。其高峰值输出电流和宽工作电压范围，使其非常适合在电机控制和逆变器应用中直接驱动IGBT或MOSFET。该器件具有快速传播延迟和出色的时序偏斜性能
- 品牌名称
- Broadcom(博通)
- 商品型号
- QCFJ-3439T-500UE
- 商品编号
- C6800671
- 商品封装
- SO-24
- 包装方式
- 编带
- 商品毛重
- 0.963333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | - | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 23ns | |
| 下降时间 | 19ns | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 11mA | |
| 功能特性 | - |
