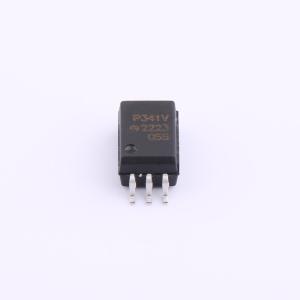

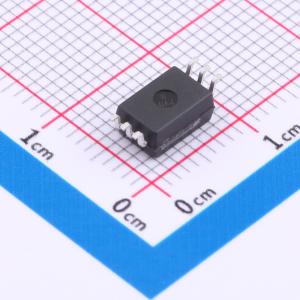

温馨提醒：图片仅供参考，商品以实物为准
ACPL-P341-560E
3A输出电流IGBT栅极驱动光耦合器，带轨到轨输出电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P341-560E
- 商品编号
- C6800672
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 200ns | |
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | 4mA | |
| 输出电流 | 3A | |
| 耗散功率(Pd) | 745mW | |
| 正向压降(Vf) | 1.55V | |
| 功能特性 | 内置施密特触发器；欠压锁定 |
