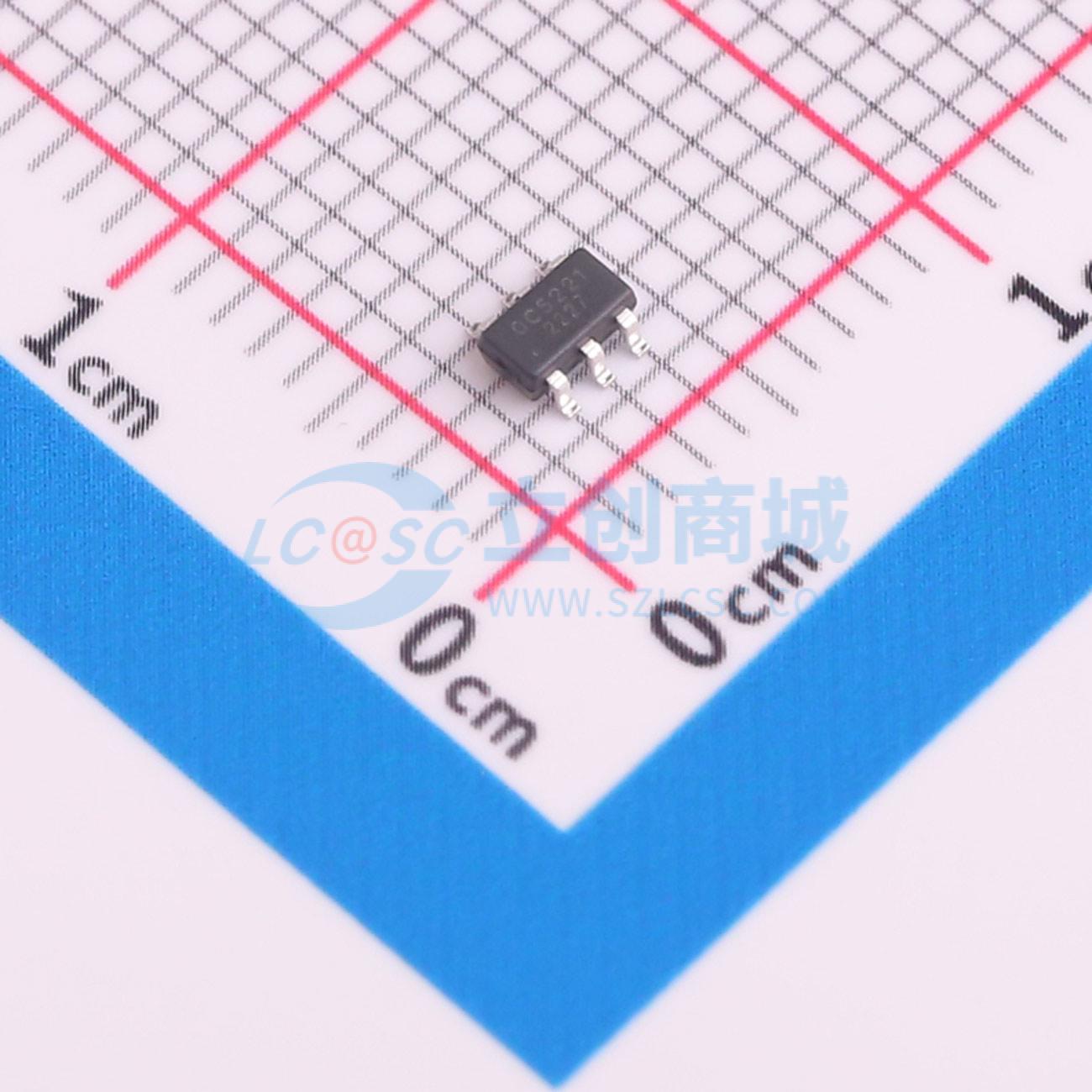

温馨提醒：图片仅供参考，商品以实物为准
OC5221
多功能平均电流型LED恒流驱动器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-100V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制，芯片集成了多种调光模式，拓展了系统应用。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5221
- 商品编号
- C6798398
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 30kHz~1MHz | |
| 通道数 | 1 | |
| 输出电流 | 5A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
OC5221是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 100V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制，芯片集成了多种调光模式，拓展了系统应用。
商品特性
- 支持高辉调光，65536：1调光比
- 宽输入电压：5 - 100V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA - 5A
- 内置5.5V稳压管
- 最大工作频率1MHz
- 恒流精度 ≤ ± 3%
- 支持PWM/模拟/分段调光
- 封装：SOT23 - 6
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 高端汽车照明
- LCD背光照明
- 建筑照明
