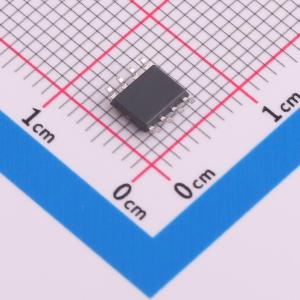

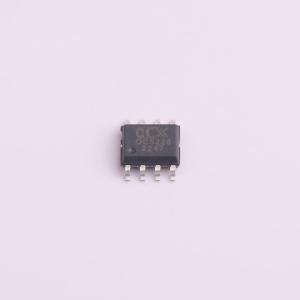

OC5228
多功能平均电流型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC5228 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于5-100V 电压范围的降压BUCK 大功率调光恒流LED 领域。芯片PWM 端口支持超小占空比PWM 调光，可响应最小60ns 脉宽。PWM 端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5228
- 商品编号
- C6798400
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1.2A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
OC5228 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于5 - 100V 电压范围的降压BUCK 大功率调光恒流LED 领域。芯片PWM 端口支持超小占空比PWM 调光，可响应最小60ns 脉宽。PWM 端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用平均电流控制算法，输出电流恒流精度 ≤±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。芯片通过对LD 端口进行控制实现三功能切换。LD 悬空时，系统为高亮模式；LD 为VDD 时，系统为1/2 电流的低亮模式；LD 接0.2 - 1.2V 模拟调光信号输入时，系统为模拟调光模式。LD 高低亮切换模式，用来实现汽车LED 照明的远近光灯切换。LD 模拟调光模式时，端口电压低于0.2V，输出关闭。
商品特性
- 支持高辉调光，65536：1 调光比
- 宽输入电压：5 - 100V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA ~ 1.2A
- 内驱100V/2A 的MOS
- 内置5.5V 稳压管
- 最大工作频率1MHz
- 恒流精度 ≤±3%
- 支持PWM/模拟/分段调光
- 封装：SOP8
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 高端汽车照明
- LCD 背光照明
- 建筑照明
