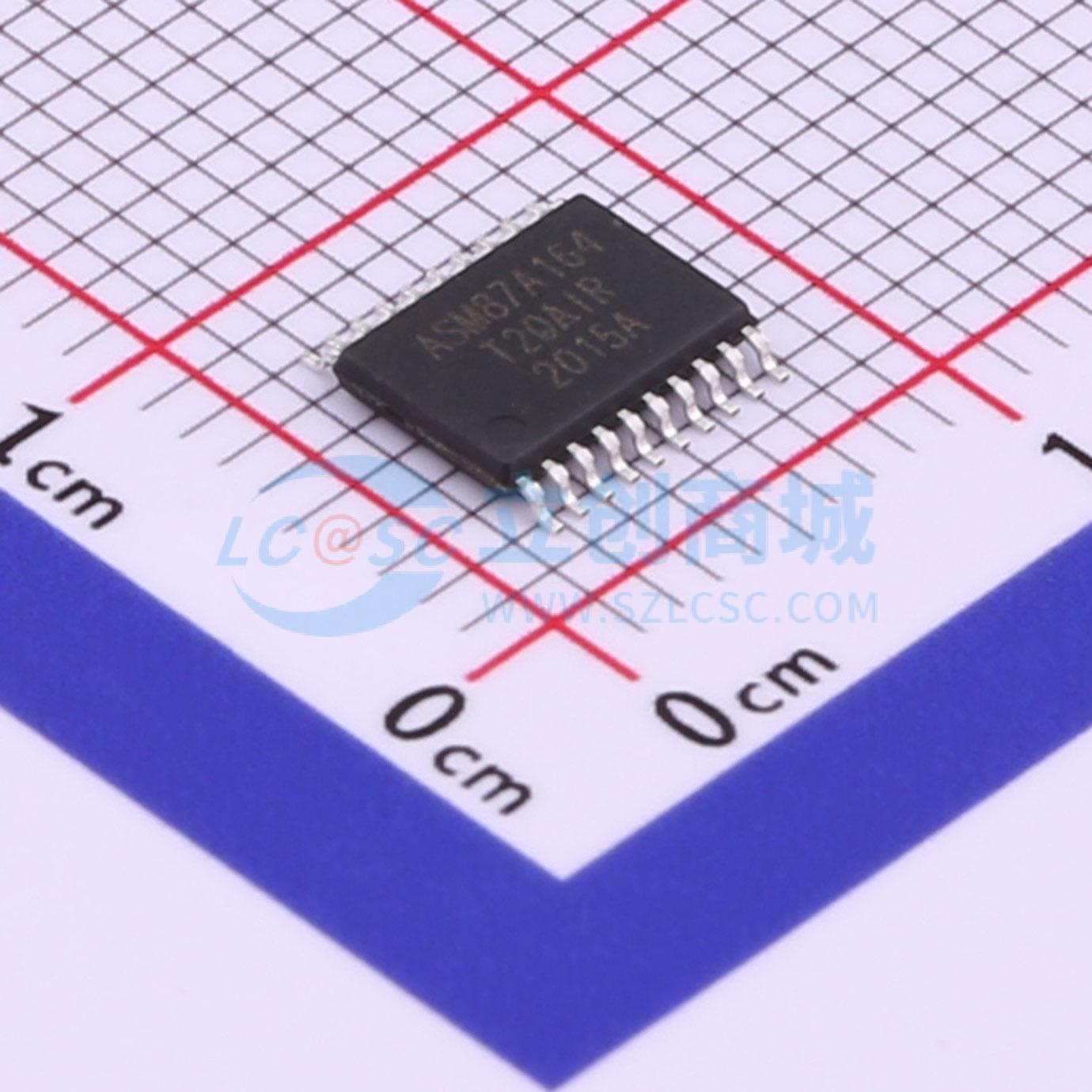

ASM87A164

ASM87A164是汽车级单周期8051兼容内核闪存型单片机。内部集成16KB Flash ROM、256Byte内部SRAM、768Byte外部SRAM、1KB Data EEPROM以及12位1MSPS采样率的ADC、16MHz高频RC振荡器和32KHz低频RC振荡器，内部POR、LVR/LVD以及WDT保证系统可靠运行，另包含PWM/LVD/UART/I2C/SPI/Timer/PGA等外设功能模块，TWD两线调试电路可方便用户进行程序设计。具有合理的资源配置、低功耗与超强抗干扰性能，使之非常适合应用于车灯控制、车窗控制、车门控制、车载无线充电等领域。

• 高速增强型单周期8051兼容内核、高度继承传统8051系列MCU开发工具与软件资源
• 业界领先的0.11um 1.5V/5V嵌入式闪存 (eFlash) 工艺制造
• 超宽工作电压1.8~5.5V，宽工作温度 -40~125℃，宽工作频率0~24MHz
• 超强抗电磁干扰性能EFT >= 4.8KV，HBM >= 8KV，CDM >= 2KV
• 16KB Flash ROM (擦写次数>2万次)、支持ISP（在系统编程）
• 256字节的内部SRAM和768字节的外部SRAM
• 1KB的Data EEPROM，支持在应用编程（IAP）
• 先进的两线调试（TWD）功能方便用户在系统中调试和烧写程序
• 三种时钟系统：外部晶体振荡器（1~24MHz）或者外部有源时钟灌入（0~24MHz）；内部高精度16MHz RC振荡器，常温精度为1±1%， -40~125℃范围内精度为±2%；内部低频32KHz RC振荡器；支持内部高频 + 内部低频模式；支持外部高频 + 内部低频模式
• 上电复位(POR)与精准低电压复位(LVR)：上电复位电路(POR)；内嵌外部电源掉电复位电路；精准低电压复位（LVR）1.6V~2.8V范围内8级可选
• LVD（低压检测）8级可选（4.5V/4.0V/3.6V/3.0V/2.6V/2.4V/2.0V/1.8V）；产生中断信号
• PGA（可编程运算放大器）内部集成1路可编程运算放大器，增益可调范围X1~X70；PGA输出与ADC通道8、P20引脚相连
• 21个中断源：11个内部中断源：Timer0、Timer1、Timer2、Timer3、PWM、LVD、SPI、I2C、UART0、UART1和ADC；共计10个外部中断IO口，分别是INT0/P14/P30、INT1/P15/P31、EX0/P00、EX1/P01、EX2/P05、EX3/P06、EX4/P07、EX5/P10、EX6/P11、EX7/P12，对应两个外部中断程序入口；两级中断优先级可设
• 外围数字模块：2个16位定时/计数器(Timer0/Timer1)，可编程预设分频系数；1个16位定时/计数器（Timer2），具有PWM输出、输入捕获功能；16位看门狗定时器(WDT)，可用于产生系统复位信号，也可以作为长时间定时器使用；2路独立的UART串行通讯口，Tx0与Rx0分别与P15与P16管脚复用，Tx1与Rx1分别与P13与P12管脚复用；1路I2C总线，速率可通过Timer1配置，标准模式最高支持100kbit/s，高速模式最高支持400kbit/s；SPI总线支持Master & Slave模式，相位、极性、速率可选，最高速率为8Mbps；6*16位PWM，可单独分开使用，也可配对成3对互补带死区控制PWM来使用，内置8位预分频器。PWM0、PWM1、PWM2、PWM3、PWM4、PWM5输出分别与P02/P22、P04/P23、P07/P24、P10/P25、P12/P26、P13/P27复用管脚
• (8 + 2)通道高达1MSPS 12 bit ADC：8路外部模拟信号输入通道，2个内部通道(内部基准电压（0.8V）、外部电源电压/4)；支持12位数字转换精度，有效位>10bit；5种参考电压选择，1个外部参考电压为P1.6管脚，4个内部参考电压且可设定，分别是VDD、4V、3V与2V；支持内部参考电压校准修正，校正后精度在 -40~125℃范围内为±1%；支持内部比较器，当转换值大于比较器阈值时才产生AD中断；内嵌硬件取平均电路可选择对4、8、16、32次转换数据进行取平均
• 四种省电（Power Saving）模式：低速模式（Slow）；空闲模式（Idle）；睡眠模式（Sleep）；掉电模式（Power Down），其中深度掉电模式下电流1uA；三种省电模式均可通过外部中断唤醒
• I/O引脚配置（26个）：双向可配置输入输出端口：P0、P1、P2、P3，内置弱上拉电阻，可配置上下拉电阻；10个外部中断IO，分别是INT0/P14/P30、INT1/P15/P31、EX0/P00、EX1/P01、EX2/P05、EX3/P06、EX4/P07、EX5/P10、EX6/P11、EX7/P12，触发类型由寄存器设置；P0.3与复位脚RST共用，RST为低电平复位，上电复位后默认为复位脚；P0.0/P0.1和晶振管脚XIN/XOUT复用，上电复位后默认为普通IO管脚；外部中断I/O口低电平触发可唤醒处于空闲与掉电状态下的MCU，并继续工作；四种可配置工作模式：Quasi-bidirectional（准双向）、Push-Pull（推挽）、High-impedance（高阻）与Open-drain（开漏）
• 驱动能力：P02/ P04/ P07/ P10/ P12/ P13对应的PWM输出口支持20mA灌电流驱动，其余IO为10mA
• 封装形式：SOP28/TSSOP28/ TSSOP20/SOP20

• 车灯控制
• 车窗控制
• 车门控制
• 车载无线充电
