温馨提醒：图片仅供参考，商品以实物为准

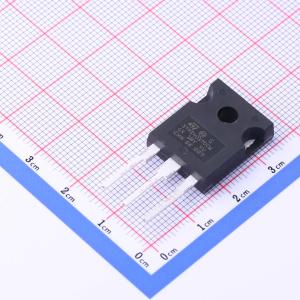

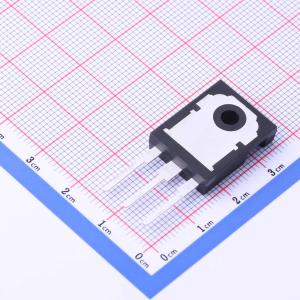

STPS40170CW
电压:170V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 170 V、40 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40170CW
- 商品编号
- C726255
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1V@40A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 170V | |
| 整流电流 | 20A | |
| 反向电流(Ir) | 30uA@170V |
商品概述
这款双中心抽头肖特基整流器适用于高频开关模式电源。它采用TO-247、D²PAK和TO-220AB封装，STPS40170C经过优化以提升应用可靠性。
商品特性
- 高结温能力
- 低漏电流
- 高电压能力
- 漏电流与正向压降之间的良好平衡
- 低热阻
- 高频工作
- 雪崩规格
- TO-220AB和TO-247封装符合ECOPACK标准，D²PAK封装可按需提供
- TO-247封装：环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值0.8 N·m，最大扭矩值1.0 N·m
- TO-220AB封装：环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值0.55 N·m，最大扭矩值0.70 N·m
- D²PAK封装：环氧树脂符合UL94 V0标准，冷却方式为传导（C）
- 单个散热器上的二极管需满足（dP_tot/dT_j）<（1/R_th(j-a)）条件以避免热失控
- 传导损耗计算公式：P = 0.64 × I_F(AV) + 0.0055 × I_F²(RMS)
应用领域
- 开关二极管
- 开关模式电源（SMPS）
- DC/DC转换器
- 电信电源
