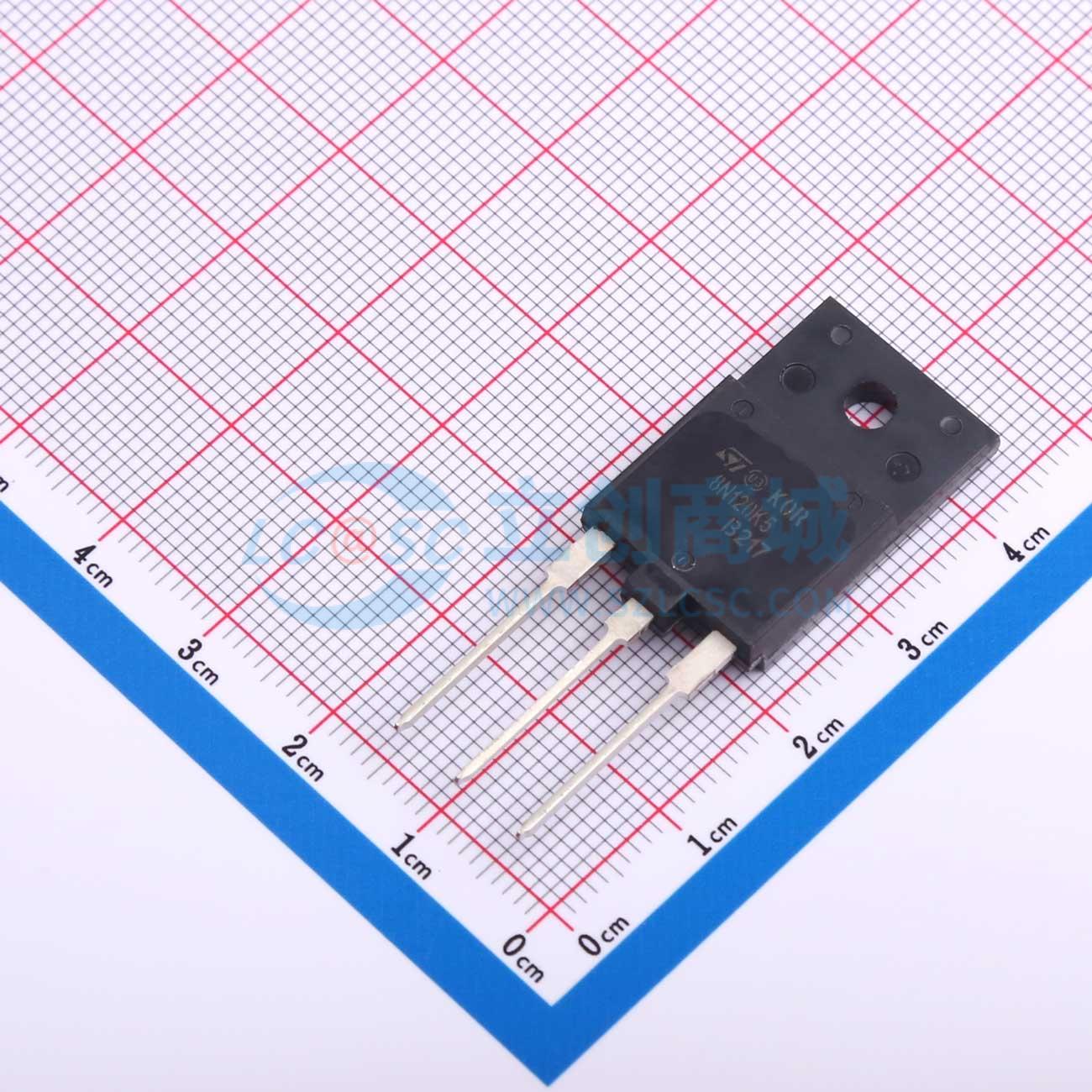

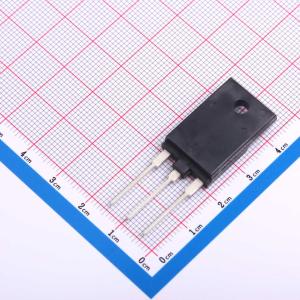

温馨提醒：图片仅供参考，商品以实物为准
STFW8N120K5
1个N沟道 耐压:1200V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道1200 V、1.65 Ohm典型值、6 A MDmesh K5功率MOSFET，TO-3PF封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STFW8N120K5
- 商品编号
- C726254
- 商品封装
- TO-3PF-3
- 包装方式
- 管装
- 商品毛重
- 7.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 1.65Ω@10V,2.5A | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.7nC@960V | |
| 输入电容(Ciss) | 505pF@100V | |
| 反向传输电容(Crss) | 0.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 44pF |
商品概述
这款超高电压 N 沟道功率 MOSFET 采用基于创新专有垂直结构的 MDmesh™ K5 技术设计。其成果是显著降低导通电阻并实现超低栅极电荷，适用于对功率密度和效率要求极高的应用。
商品特性
- 业界最低的 RDS(on) x 面积
- 业界最佳的品质因数 (FoM)
- 超低栅极电荷
- 100% 雪崩测试
- 齐纳保护
应用领域
- 开关应用
