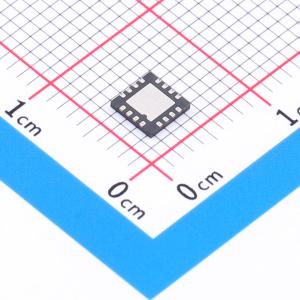

温馨提醒：图片仅供参考，商品以实物为准

AP66200FVBW-13

3.8V至60V输入，2A低静态电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP66200是一款可调开关频率、内部补偿的同步降压转换器,默认内部频率为500kHz。该器件完全集成了185mΩ高侧功率MOSFET和80mΩ低侧功率MOSFET,提供高效的降压DC-DC转换。它支持高达2A的连续负载电流,效率可达95%,适用于分布式电源架构。
品牌名称: DIODES(美台)
商品型号: AP66200FVBW-13
商品编号: C6741205
商品封装: UQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.193525克(g)

商品参数

商品概述

DIODES AP66200是一款可调开关频率、内部补偿的同步DC-DC降压转换器，默认内部频率为500kHz。该器件完全集成了一个185mΩ的高端功率MOSFET和一个80mΩ的低端功率MOSFET，可提供高效的降压DC-DC转换。 AP66200在增强偏置下能够实现高达2A的连续负载电流，效率高达95%。它采用电流模式控制操作，在支持宽范围输出电容负载的同时，易于实现环路稳定。凭借高度集成和对外部元件的极少需求，AP66200简化了电路板布局并减少了空间需求。这使其非常适合分布式电源架构。 AP66200采用标准的绿色U-QFN4040-16/SWP（UXB型）封装。

商品特性

输入电压（VIN）：3.8至60V
连续输出电流：2A
输出电压（VOUT）：0.8V至50V可调
带偏置的增强效率模式
可调开关频率，默认频率500kHz
带预偏置输出的启动功能
带跟踪功能的外部软启动——顺序、比例或绝对跟踪，默认内部软启动时间为2ms
使能引脚，容差为5%
软放电功能
带内部上拉电阻的±5%电源正常检测
带打嗝模式的过流保护（OCP）
热保护
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

通用负载点DC/DC电源转换
电信系统
分布式电源
家用音频设备
消费电子产品
网络电源
FPGA、DSP和ASIC电源
绿色电子产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~60V
	输出电压	800mV~50V
	输出电流	2A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
