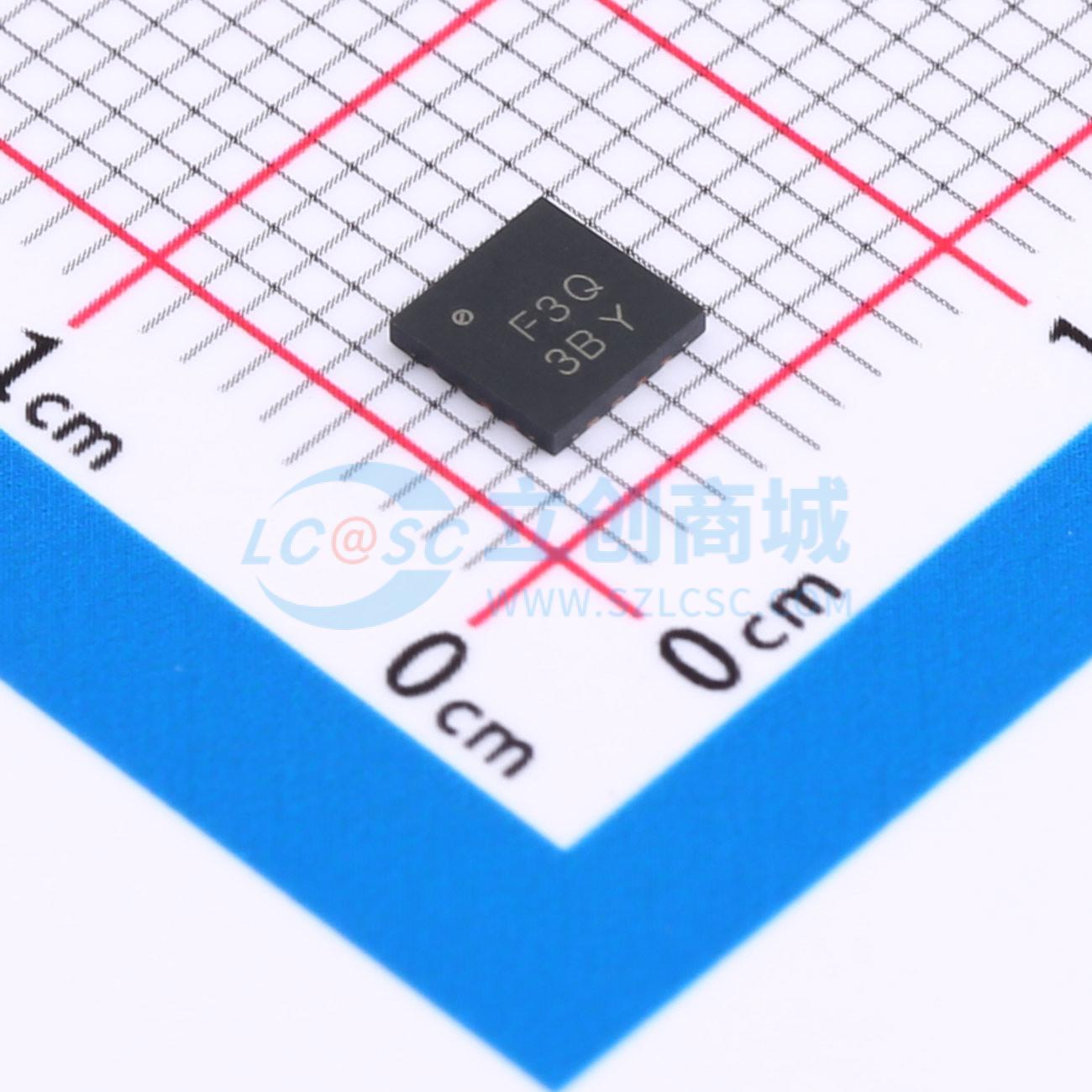

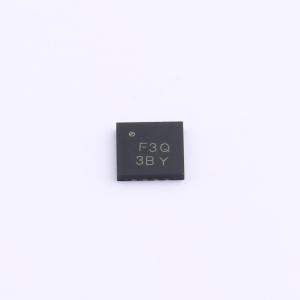

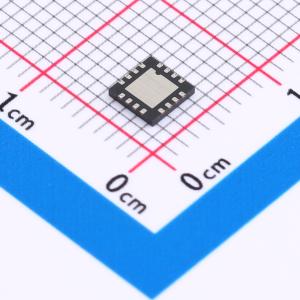

AP66300QFVBW-13
高效率同步降压DC-DC转换器
- 描述
- AP66300Q是一款高效率同步降压DC-DC转换器,支持3.8V至60V的输入电压范围,最大输出电流为3A,具有可调输出电压范围0.8V至50V。内置120mΩ高侧和55mΩ低侧MOSFET,支持可调开关频率,默认频率为500kHz。具备多种保护功能,包括过流保护、热保护等。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP66300QFVBW-13
- 商品编号
- C6741209
- 商品封装
- UQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~60V | |
| 输出电压 | 800mV~50V | |
| 输出电流 | 3A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 43uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
DIODES AP66300Q 是一款可调开关频率的内部补偿同步 DC-DC 降压转换器，默认内部频率为 500kHz。完全集成了一个 120mΩ 的高侧功率 MOSFET 和一个 55mΩ 的低侧功率 MOSFET，以提供高效的降压 DC-DC 转换。
在增强偏置下可支持高达 3A 的连续负载电流，并且效率高达 95%。它采用电流模式控制操作，易于环路稳定化，支持广泛的输出电容负载范围。
AP66300Q 由于其高度集成和对外部元件的极少需求，简化了电路板布局并减少了空间需求，使其非常适合分布式电源架构。
AP66300Q 采用标准的 Green U-QFN4040-16/SWP (Type UxB) 封装。
商品特性
- 适用于汽车应用
- AEC-Q100认证，结果如下
- 器件温度等级1：-40℃至+125℃环境温度
- 器件HBM ESD分类等级H1C
- 器件CDM ESD分类等级C3B
- 3A连续输出电流
- VOUT可调范围从0.8V到50V
- 带偏置的增强效率模式
- 可调开关频率；默认频率为500kHz
- 预偏置输出启动
- 外部软启动和跟踪 – 顺序、比例或绝对；内部默认软启动时间为1.7ms
- 使能引脚，容差5%
- 软放电
- ±5%电源正常检测，内置上拉电阻
- 过流保护（OCP）带打嗝模式
- 热保护
- 完全无铅且完全符合RoHS标准（注释1和2）
- 无卤素和无锑。“绿色”器件（注释3）
- AP66300Q适用于需要特定变更控制的汽车应用；该产品通过AEC-Q100认证，具备PPAP能力，并在IATF 16949认证的工厂制造。
应用领域
- 通用型负载点DC/DC电源转换
- 汽车信息娱乐系统
- 通信系统
- 分布式供电系统
- 家用音频设备
- 消费类电子产品
- 网络系统
- FPGA、DSP和ASIC电源
- 绿色电子设备
