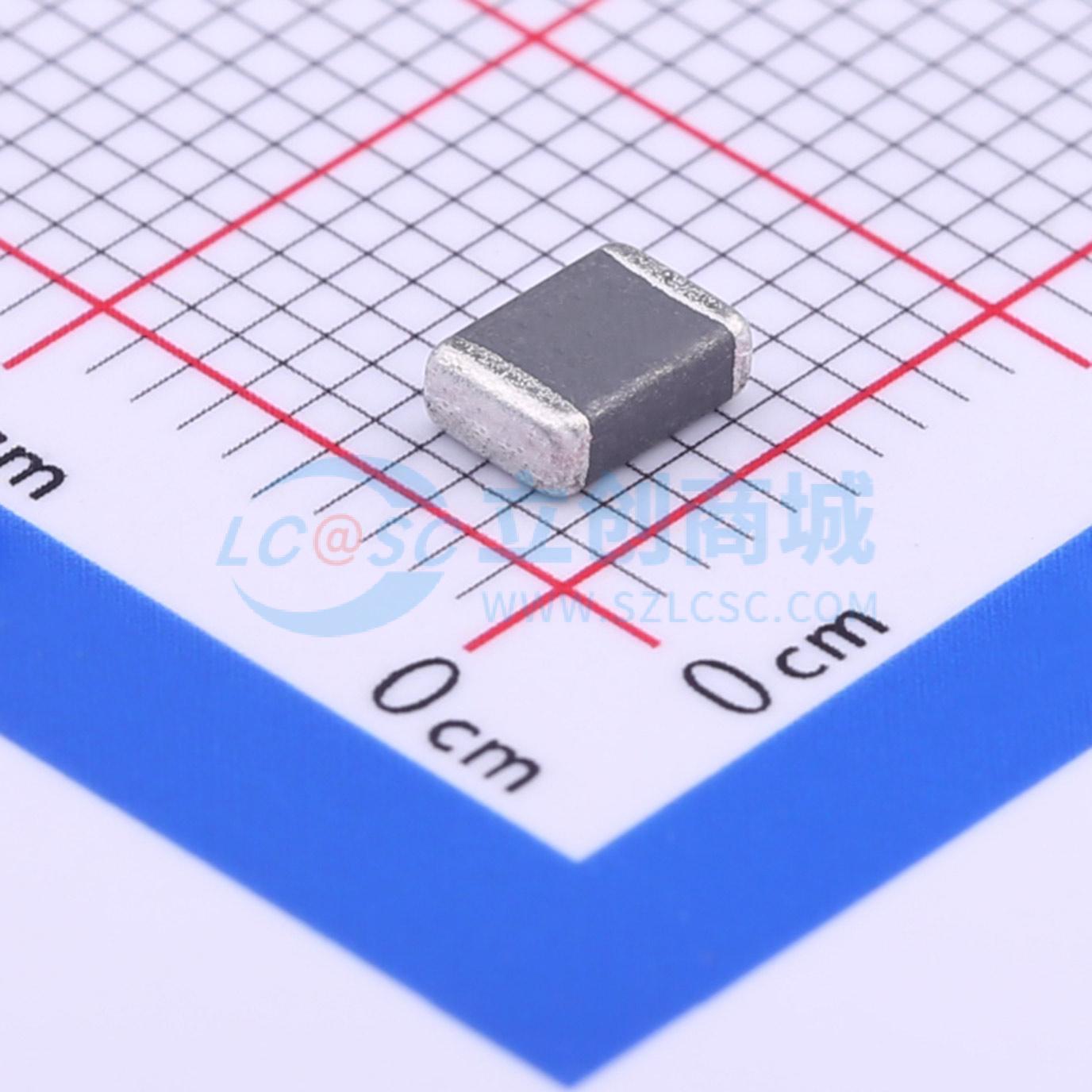

温馨提醒：图片仅供参考，商品以实物为准
CBG453215U121T
单路 1812磁珠 阻抗120Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 铁氧体叠层片式大磁珠
- 品牌名称
- FH(风华)
- 商品型号
- CBG453215U121T
- 商品编号
- C75662
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 120Ω@100MHz | |
| 误差 | ±25% |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 250mΩ | |
| 额定电流 | 500mA | |
| 通道数 | 1 |
商品特性
- 在同样的尺寸下较插装磁珠可产生较高的阻抗值
- 与传统的磁珠不同，片式磁珠无引脚，只要简单的安装到PCB板上就可抑制EMI和RFI
- 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装
- Under the same size the multilayer chip beads produce higher impedance than plug-in beads.
- These CBG series have substantial EMI.RFI suppression by simply mounting them onto PCB
- Suitable EIA standard in shape and dimension of chip beads; Can be mounted automatically by SMT equipments.
应用领域
- 用于数据传输线、信号、电源部分及回路的抗干扰。
