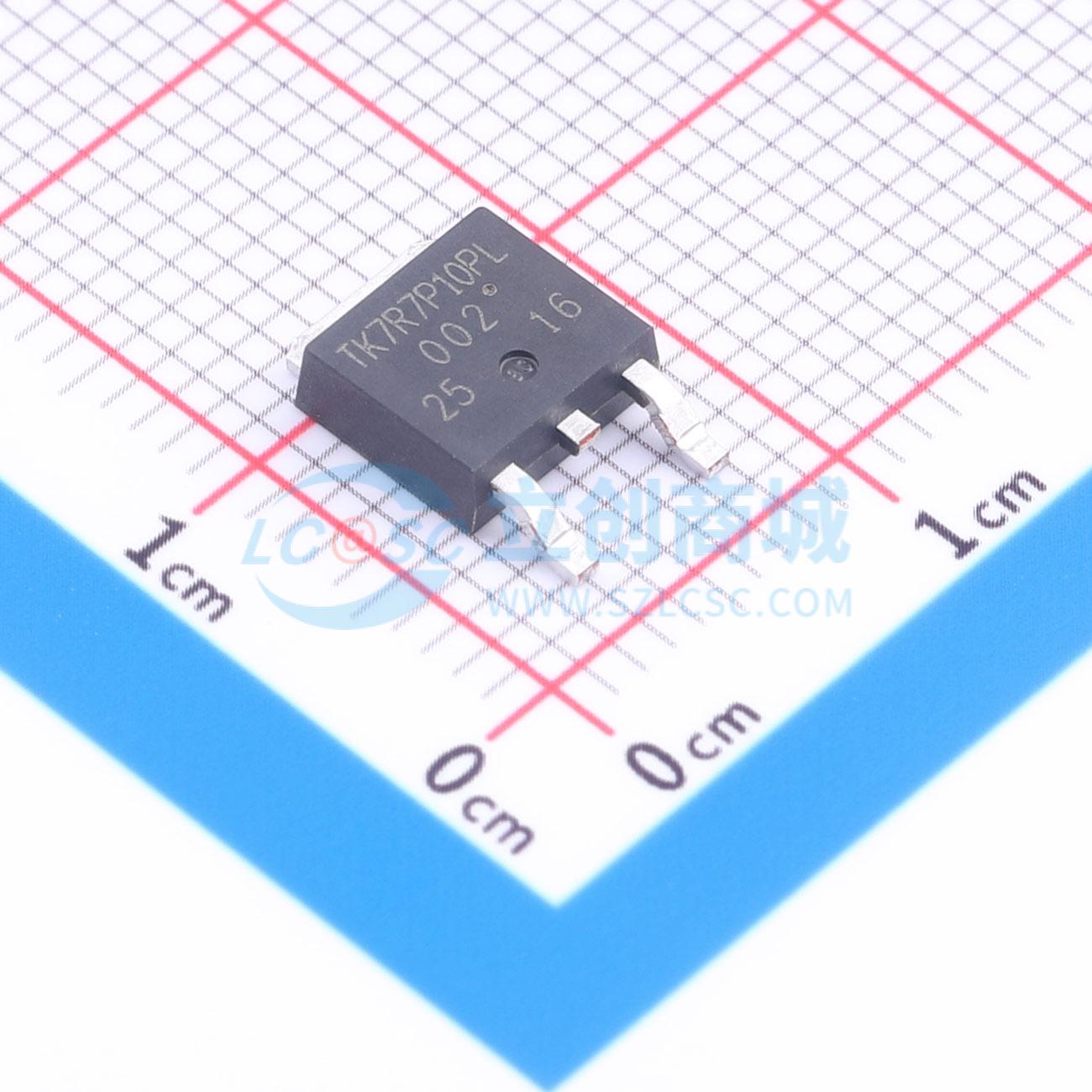

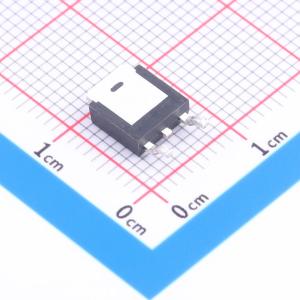

TK7R7P10PL,RQ
1个N沟道 耐压:100V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK7R7P10PL,RQ
- 商品编号
- C6717728
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.437克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 7.7mΩ@10V,27.5A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 93W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 2.8nF@50V |
商品特性
- 高速开关
- 小栅极电荷：Q_SW = 17 nC（典型值）
- 小输出电荷：Q_oss = 58 nC（典型值）
- 低漏源导通电阻：RDS(ON) = 5.7 mΩ（典型值）（VGS = 10 V）
- 低漏电流： IDSS = 10 μA（最大值）（VDS = 100 V）
- 增强型：V_th = 1.5 至 2.5 V（VDS = 10 V， ID = 0.5 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
