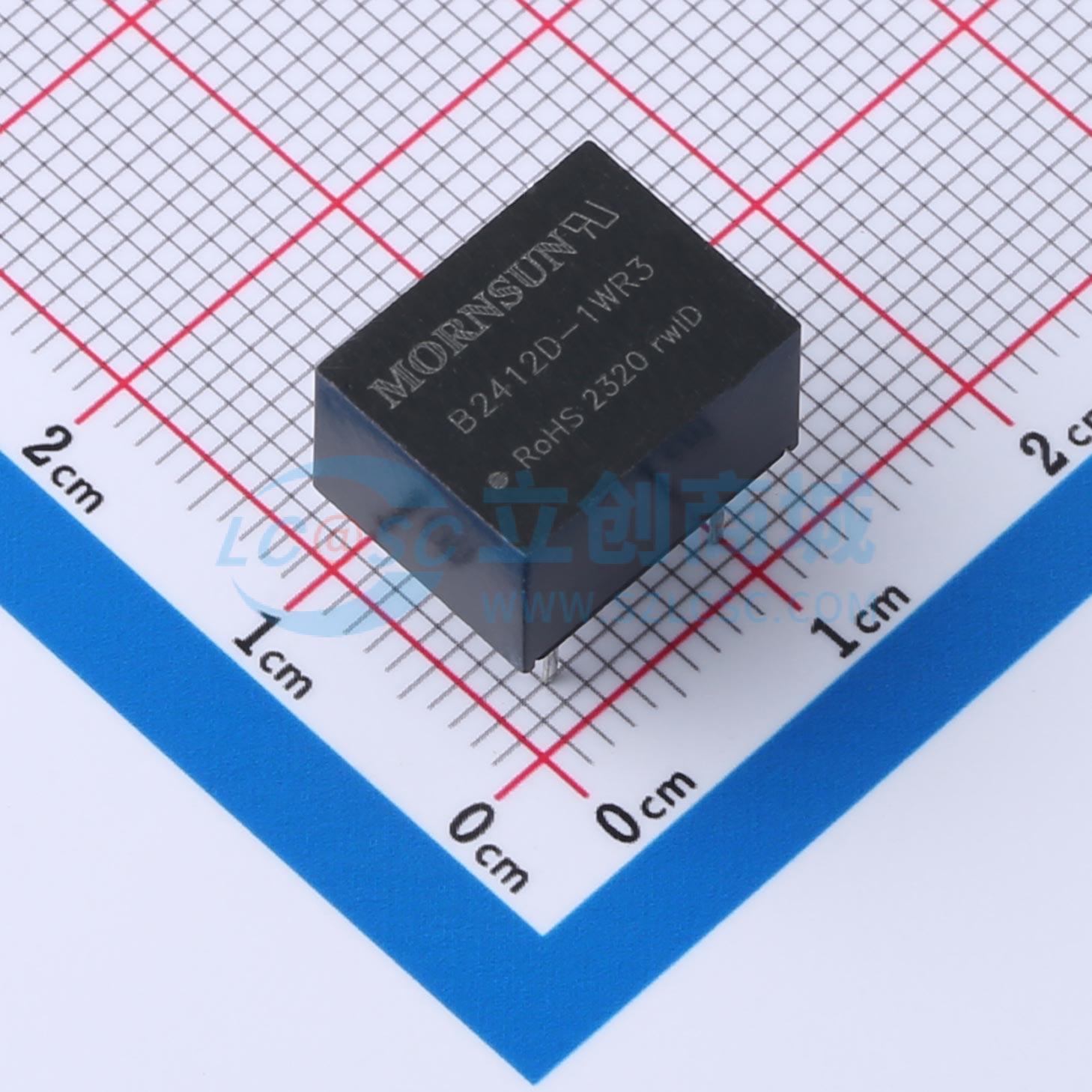

温馨提醒：图片仅供参考，商品以实物为准
B2412D-1WR3
21.6V~26.4V 12V 83mA 996mW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至 8mA。 工作环境温度范围：-40℃ 至 +105℃。 高效率可达 85%。 输入/输出隔离测试电压：1.5kV DC。 行业标准引脚排列。应用：纯数字电路。 低频模拟电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B2412D-1WR3
- 商品编号
- C6705085
- 商品封装
- DIP,12.7x10.2mm
- 包装方式
- 管装
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 996mW | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 83mA | |
| 最大容性负载 | 560uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 10.16mm | |
| 高度 | 8.2mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围： -40 °C to +105 °C
- 效率高达 81%
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
