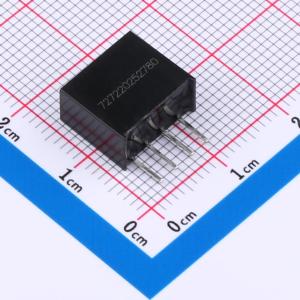

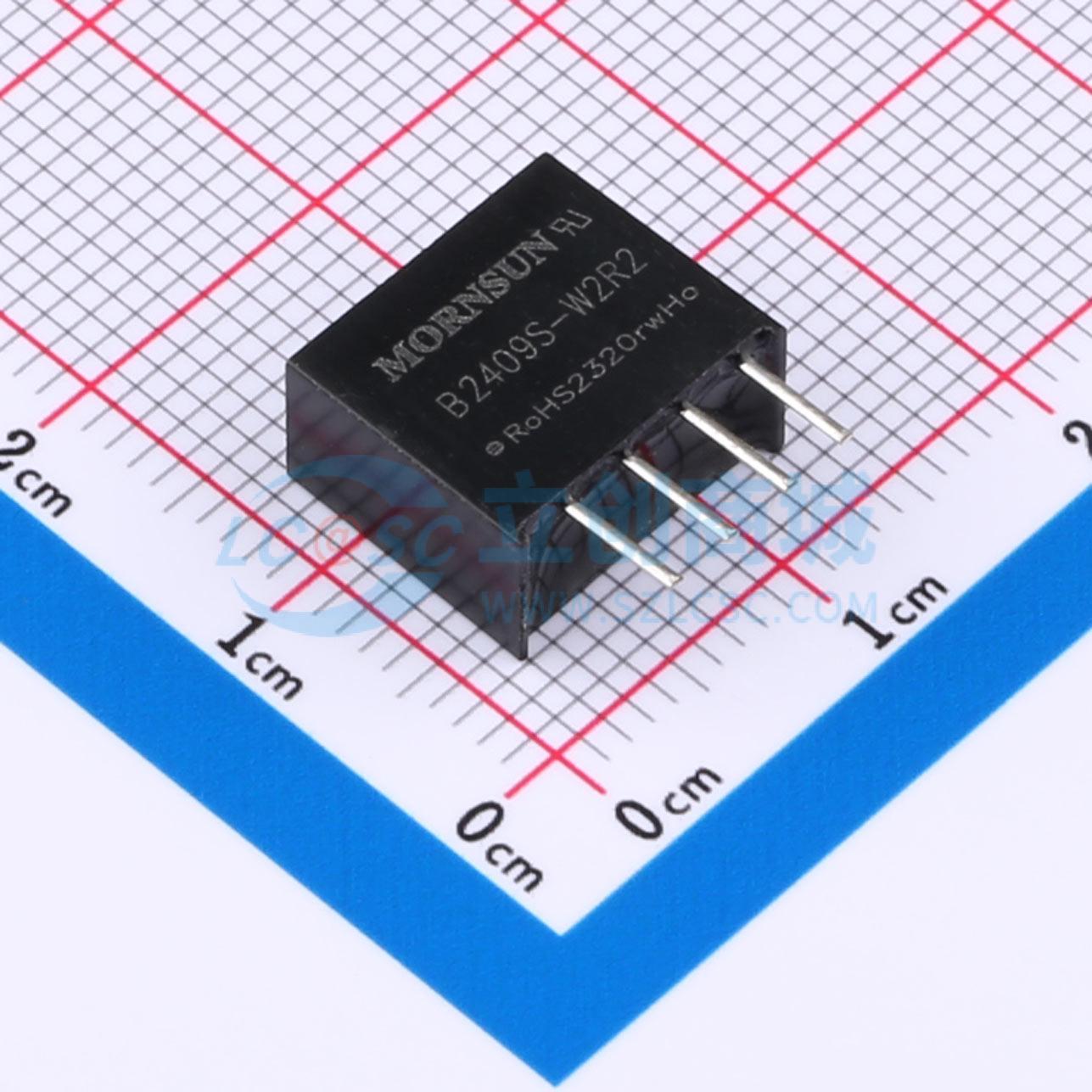

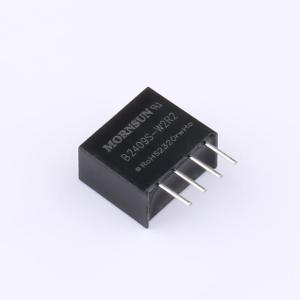

温馨提醒：图片仅供参考，商品以实物为准
B2409S-W2R2
DC/DC模块电源，定电压输入，隔离非稳压正负双路/单路输出，具备可持续短路保护和国际标准引脚方式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B2409S-W2R2
- 商品编号
- C6705096
- 商品封装
- SIP
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 111mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 静态电流 | 8mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm | |
| 稳压类型 | 非稳压型 |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围： -40°C to +105°C
- 效率高达 81%
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
