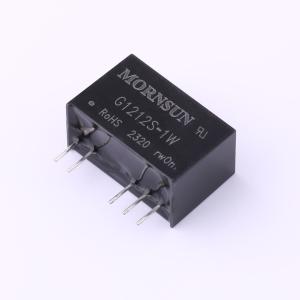

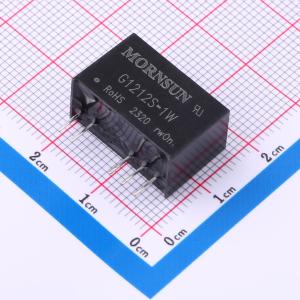

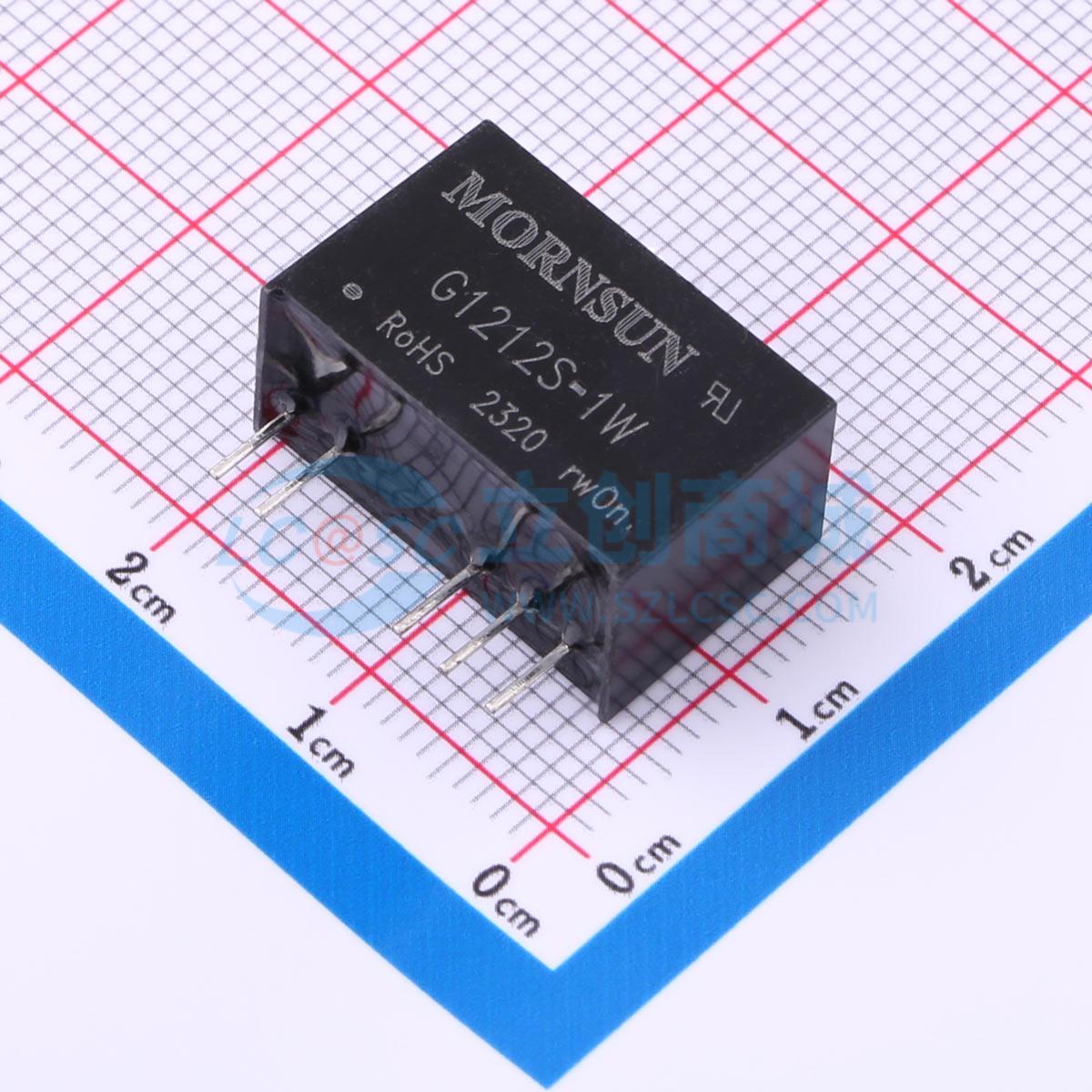

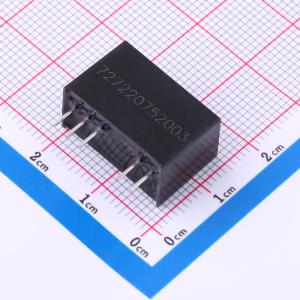

温馨提醒：图片仅供参考，商品以实物为准
G1212S-1W
DC/DC模块电源，1W，定电压输入，高隔离
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W，定电压输入，5000VAC 或6000VDC 隔离非稳压正负双路/单路输出
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- G1212S-1W
- 商品编号
- C6705114
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 42mA；-42mA | |
| 最大容性负载 | 200uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 效率高达 83%
- 漏电流 <2μA
- 隔离电容低至 4pF
- 电气间隙&爬电距离 > 5mm
- 加强绝缘，隔离电压 5000VAC 或 6000VDC
- 工作温度范围: -40°C to +105°C
- 可持续短路保护
- 满足 EN60601-1, ANSI/AAMI ES60601-1 认证 （1xMOPP & 2xMOOP）
- 满足 IEC62368 认证
应用领域
- 医疗
- 电力
- IGBT 驱动
- 医疗采集隔离
- 高压采集电路
- IGBT 驱动电路
