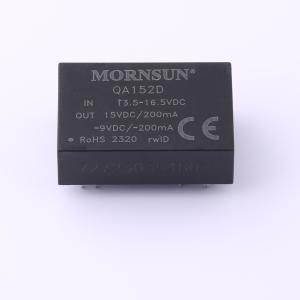

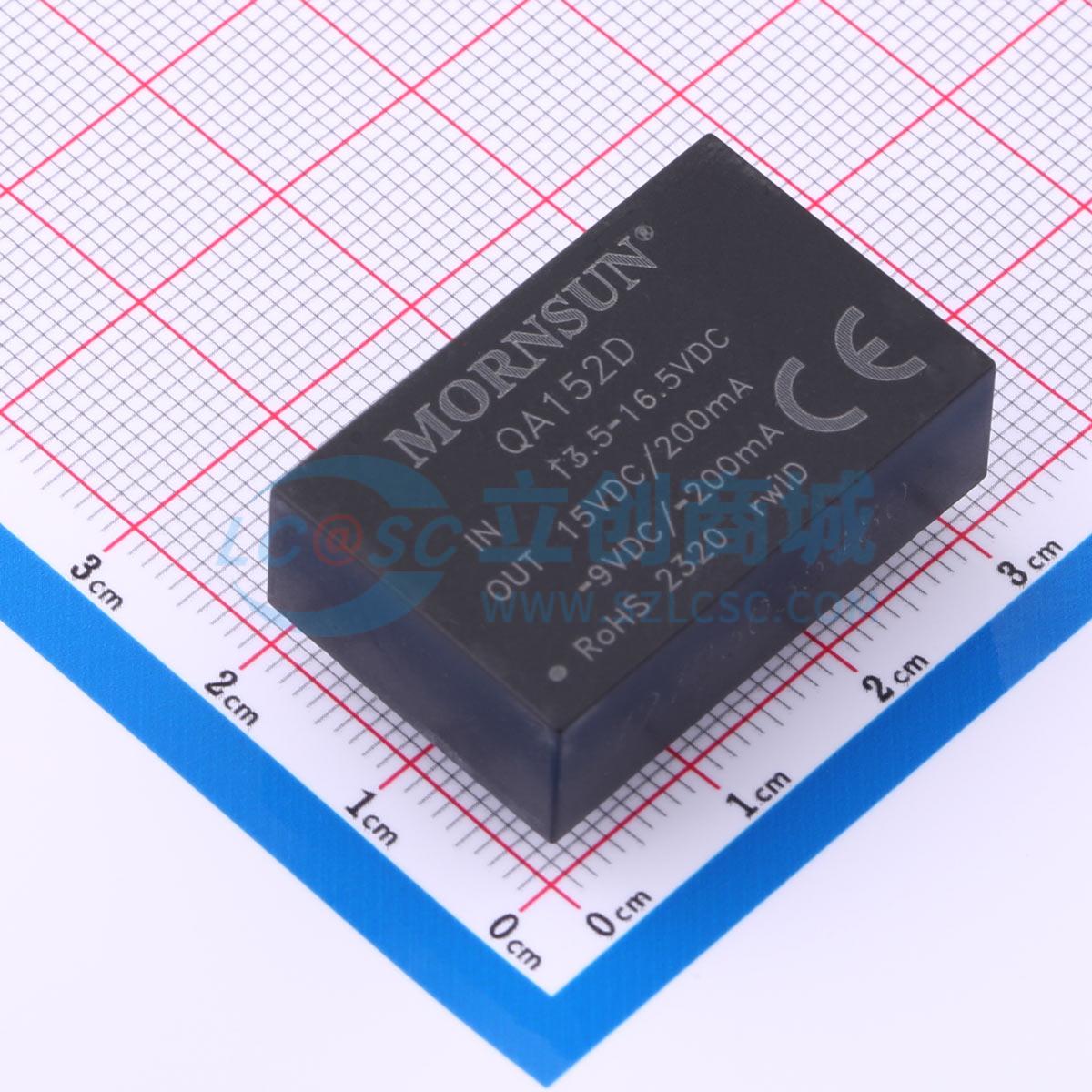

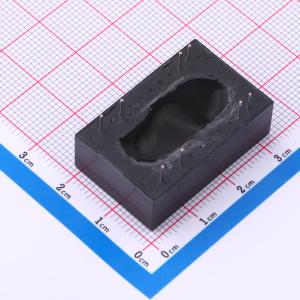

QA152D
IGBT驱动器用DC/DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高效率可达 87%。 DIP 封装。 I/O 隔离测试电压 4kVAC。 隔离电容：3pF。 工作环境温度范围：-40℃ 至 +85℃。 输入欠压保护。应用：通用逆变器。 交流伺服驱动系统
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA152D
- 商品编号
- C6705151
- 商品封装
- DIP,31.6x20.3mm
- 包装方式
- 管装
- 商品毛重
- 11.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | 4.8W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | -9V；15V | |
| 输出电流(最大值) | 250mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 4kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 280kHz | |
| 静态电流 | - | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 31.6mm | |
| 宽度 | 20.3mm | |
| 高度 | 10.2mm | |
| 稳压类型 | - |
商品特性
- 效率高达87%，DIP封装
- 隔离电压4000VAC
- 隔离电容3pF
- 工作温度范围：-40°C to +85°C
- 输入欠压保护
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
