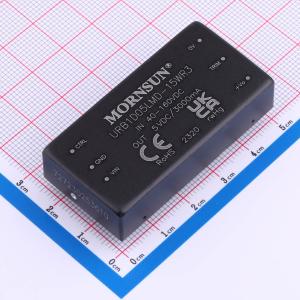

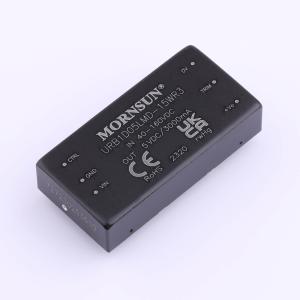

温馨提醒：图片仅供参考，商品以实物为准

URB1D05LMD-15WR3

具有超宽输入和稳压单输出的隔离式 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有超宽4:1输入电压，效率高达86%。输入到输出隔离经过2250VDC测试，可在-40℃至+85℃的环境温度下安全运行，提供多种安装选项，适用于使用72V、96V和120V电池电压的电子设备和铁路车辆应用。模块功能齐全，具有保护功能，包括远程开/关和离线输出电压调节功能。
品牌名称: MORNSUN(金升阳)
商品型号: URB1D05LMD-15WR3
商品编号: C6705169
商品封装: DIP,50.8x25.4mm
包装方式: 管装
商品毛重: 26克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	输出功率	15W
	工作电压(Vin)	40V~160V
	转换效率	84%
	输出电压(Vout)	5V
	输出电流(最大值)	3A
	最大容性负载	5400uF
	隔离电压(Vrms)	2.25kV

商品概述

URB1D_LMD-15W(H)R3系列产品输出功率为15W，URB1D_LMD-20W(H)R3系列产品输出功率为20W，4：1超宽输入电压范围，效率高达86%，满足2250VDC加强绝缘等级隔离电压，允许工作温度-40℃ to +85°C，具有输入欠压保护，输出短路、过流、过压保护，满足加强绝缘等级，广泛应用于72V、96V、110V的铁路车载电子设备。

商品特性

超宽输入电压范围（4:1）
加强绝缘，隔离电压2250VDC
工作温度范围：-40°C to +85°C
输入欠压保护，输出短路、过流、过压保护
低纹波噪声
裸机辐射满足CLSPR32/EN55032 CLASS A
A2S（接线式）和A4S（35mm导轨式）产品型号具有输入防反接功能国际标准引脚方式

应用领域

72V、96V、110V的铁路车载电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(19个/管，最小起订量 1 个)

个

起订量：1 个19个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	特性	过流保护；短路保护；欠压保护；过压保护
	工作温度	-40℃~+85℃
	开关频率	300kHz
	空载输入电流	10mA
	纹波噪声	50mVp-p
	长度	50.8mm
	宽度	25.4mm
	高度	11.8mm
