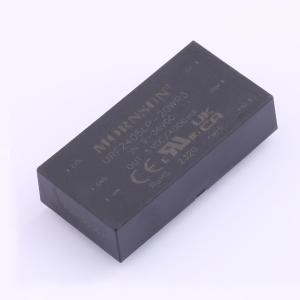

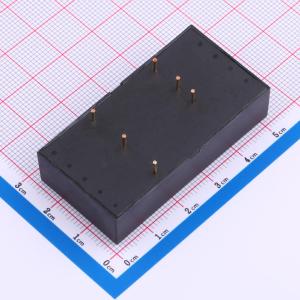

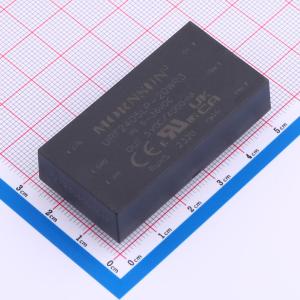

URF2405LP-20WR3

具备4:1输入电压范围的20W隔离式DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是隔离式 20W DCDC 转换器产品，具有 4:1 的输入电压范围。具有高达 89%的效率，3000VDC 输入到输出隔离，工作环境温度为 -40℃ 至 +85℃，具备输入欠压保护、输出短路、过压和过流保护。产品符合 CISPR32/EN55032 EMI 标准 A 级，提供用于底盘或导轨安装的可选封装（A2S、A4S），增加了额外的输入反极性保护。
品牌名称: MORNSUN(金升阳)
商品型号: URF2405LP-20WR3
商品编号: C6705180
商品封装: DIP,51.5x26.5mm
包装方式: 管装
商品毛重: 25.5克(g)

商品参数

商品概述

20W，超宽电压输入，隔离稳压单路输出DIP封装，DC-DC模块电源。URF_LP-20WR3系列产品输出功率为20W，4:1超宽电压输入范围，效率高达89%，3000VDC的常规隔离电压，允许工作温度 -40℃ to +85℃，输入欠压保护，输出短路、过压、过流保护功能，裸机满足CISPR32/EN55032 CLASS A，A2S和A4S封装拓展系列具有输入防反接保护。

商品特性

超宽输入电压范围（4:1），效率高达89%
空载功耗低至0.12W
隔离电压3000VDC
工作温度范围：-40°C to +85°C
输入欠压保护，输出短路、过压、过流保护
裸机满足CISPR32/EN55032 CLASS A国际标准引脚方式
A2S(接线式)和A4S(35mm导轨式)产品型号具有输入防反接功能

应用领域

电力行业
数据传输设备
电池驱动设备
通讯设备
分布式电源系统
混合模/数系统
远程控制系统
工业机器人系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(18个/管，最小起订量 1 个)

个

起订量：1 个18个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	输出功率	20W
	工作电压(Vin)	9V~36V
	转换效率	89%
	输出电压(Vout)	5V
	输出电流(最大值)	4A
	最大容性负载	10000uF
	隔离电压(Vrms)	3kV

	属性	参数值
	特性	过流保护；短路保护；欠压保护；过压保护
	工作温度	-40℃~+85℃
	开关频率	270kHz
	空载输入电流	40mA
	纹波噪声	50mVp-p
	长度	51.5mm
	宽度	26.5mm
	高度	12mm
