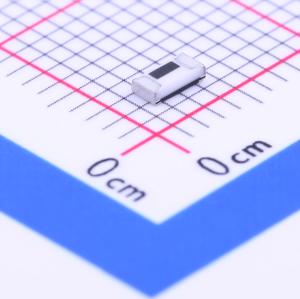

温馨提醒：图片仅供参考，商品以实物为准

CD1206-S01575

停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供用于切换数字信号应用的小信号高速开关二极管，采用紧凑的1206尺寸芯片封装，可节省印刷电路板空间，比同类产品小得多。开关二极管的正向电流为150 mA，反向电压为75 V。二极管符合RoHS标准，适用于无铅制造工艺，符合许多行业和政府对无铅元件的规定。符合JEDEC标准，易于在标准贴装设备上操作，扁平结构可减少滚动。
品牌名称: BOURNS
商品型号: CD1206-S01575
商品编号: C75465
商品封装: 1206
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

二极管类型：标准
电压 - DC 反向（Vr）（最大值）：100V
电流 - 平均整流（Io）：150mA
不同 If 时的电压 - 正向（Vf）：1V @ 50mA
速度：小信号 =< 200mA（Io），任意速度
反向恢复时间（trr）：4ns
不同?Vr 时的电流 - 反向漏电流：2.5μA @ 100V
不同?Vr，F 时的电容：3pF @ 0V，100MHz
安装类型：表面贴装
封装/外壳：1206（3216 公制）
供应商器件封装：1206
工作温度 - 结：-55°C ~ 125°C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 20 个)

个

起订量：20 个5000个/圆盘

近期成交2单

	属性	参数值
	商品目录	开关二极管
	二极管配置	独立式
	正向压降(Vf)	1V@50mA
	直流反向耐压(Vr)	75V
	整流电流	150mA

	属性	参数值
	耗散功率(Pd)	400mW
	反向电流(Ir)	2.5uA@75V
	反向恢复时间(Trr)	4ns
	工作结温范围	-55℃~+125℃@(Tj)
	非重复峰值浪涌电流 (Ifsm)	4A
