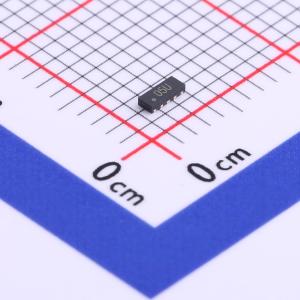

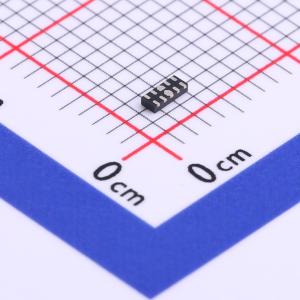

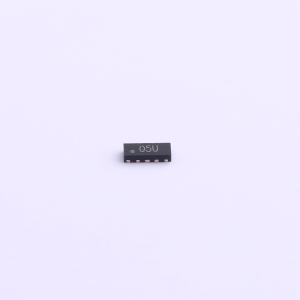

温馨提醒：图片仅供参考，商品以实物为准
SEULC0524PA
TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SEULC0524PA是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。SEULC0524PA的I/O引脚之间典型电容仅为0.2 pF。这使其能够在超过3 GHz的电路中使用，而不会造成信号衰减。
- 品牌名称
- SEMIWARE(赛米微尔)
- 商品型号
- SEULC0524PA
- 商品编号
- C720024
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品概述
SEULC0524PA是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 SEULC0524PA的I/O引脚间典型电容仅为0.2pF。这使其能够在超过3GHz的电路中使用，且不会造成信号衰减。
商品特性
- 每线30瓦峰值脉冲功率（tp = 8/20μs）
- 保护四条I/O线
- 工作电压：5.0V
- 超低电容：典型值0.4pF（I/O到地）
- 重量：8.0mg
应用领域
- USB2.0、USB3.0、以太网
- HDMI2.0、DisplayPort 1.3、eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
