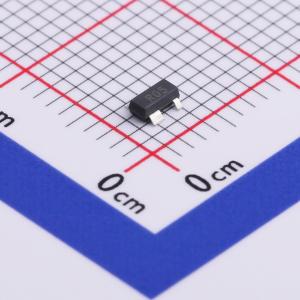

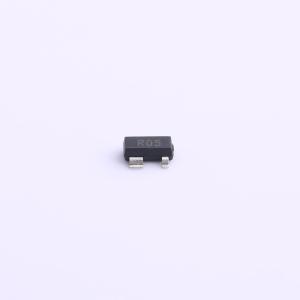

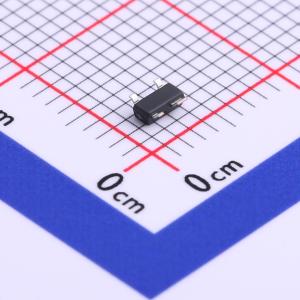

温馨提醒：图片仅供参考，商品以实物为准

SESR05

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SESR05是一款低电容转向二极管TVS阵列，旨在保护两条I/O线路免受静电放电（ESD）和电快速瞬变（EFT）的影响。SESR05超过了IEC 61000 - 4 - 2标准的4级要求，对于8/20μs波形，其峰值脉冲功率额定值为125瓦。转向二极管的低电容特性使设计人员能够保护高速数据应用。采用四引脚的小型SoT - 143封装，可降低内部引脚电感，从而在ESD和EFT等快速前沿瞬态事件期间实现低过冲电压。SESR05符合IEC 61000 - 4 - 2、IEC61000 - 4 - 4和IEC61000 - 4 - 5标准要求。
品牌名称: SEMIWARE(赛米微尔)
商品型号: SESR05
商品编号: C720027
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

SESR05是一款低电容转向二极管TVS阵列，旨在保护两条I/O线路免受静电放电（ESD）和电快速瞬变（EFT）的影响。SESR05超过了IEC 61000 - 4 - 2标准的4级要求，对于8/20μs波形，其峰值脉冲功率额定值为125瓦。转向二极管的低电容特性使设计人员能够保护高速数据应用。采用四引脚的小型SoT - 143封装，可降低内部引脚电感，从而在ESD和EFT等快速前沿瞬态事件期间实现低过冲电压。SESR05符合IEC 61000 - 4 - 2、IEC61000 - 4 - 4和IEC61000 - 4 - 5标准要求。

商品特性

每线路125瓦峰值脉冲功率，tp = 8/20μs
保护两条I/O线路
低钳位电压
低泄漏电流
固态硅雪崩技术

应用领域

USB电源和数据线保护
以太网10BaseT
I²C总线保护
视频线保护
T1/E1二次IC侧保护
微控制器输入保护
ISDN S/T接口
广域网/局域网设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲功率(Ppp)	125W@8/20us
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF；2pF
