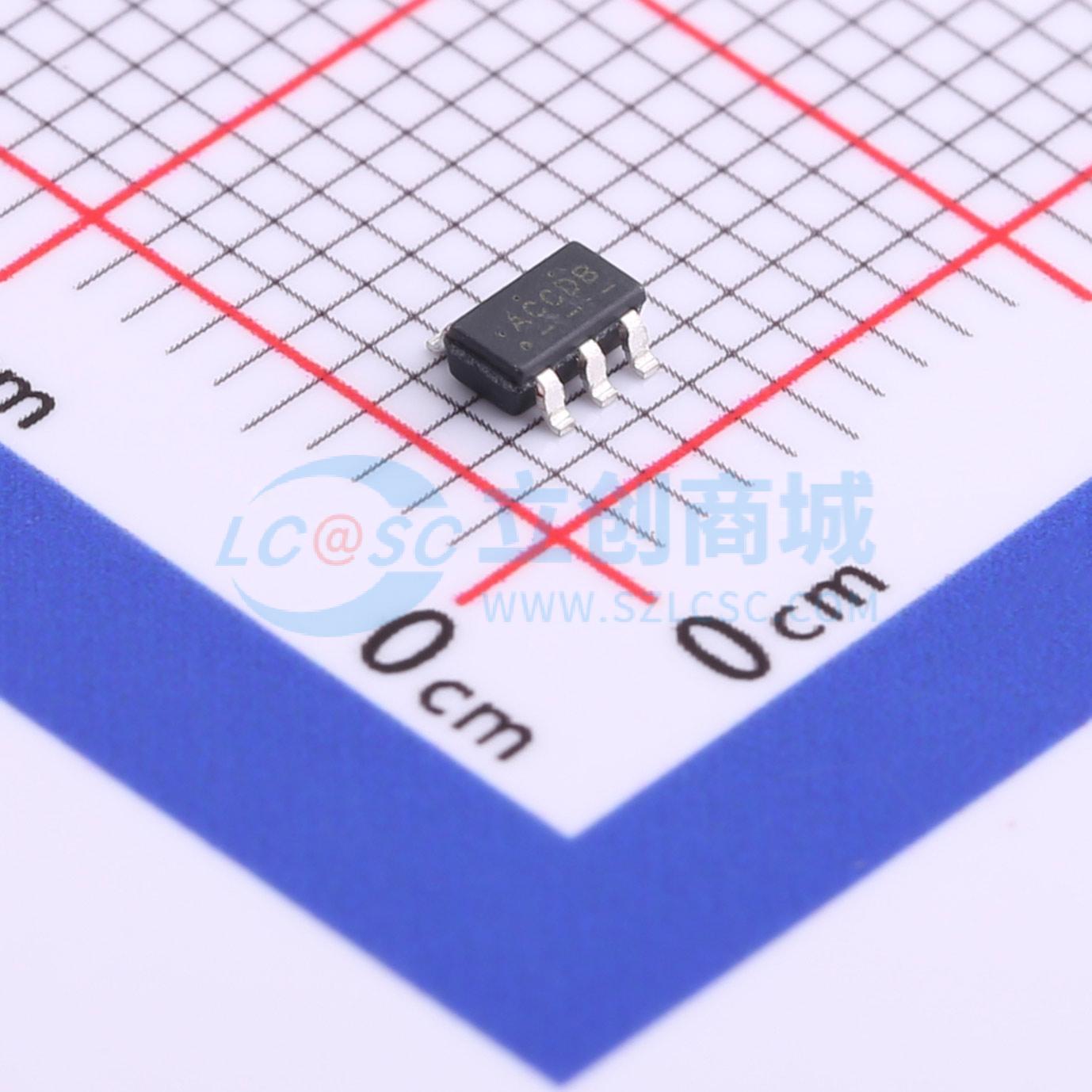

温馨提醒：图片仅供参考，商品以实物为准
FAN6602RM6X
停产 FAN6602RM6X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN6602RM6X
- 商品编号
- C719781
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~25V | |
| 开关频率 | 65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
FAN6602R是一款高度集成的PWM控制器，具备多种特性，可提升反激式转换器的性能。为最大限度降低待机功耗，其专有绿色模式提供关断时间调制功能，能在轻载条件下持续降低开关频率。在零负载条件下，电源进入间歇模式，完全关闭PWM输出。在电源电压降至欠压锁定（UVLO）下限之前，输出将重新启动。绿色模式使电源能够满足国际节能要求。 FAN6602R专为开关电源（SMPS）设计，集成了跳频功能，有助于在使用最少线路滤波器的情况下降低电源的电磁干扰（EMI）辐射。为补偿通用输入范围内的功率限制变化，电流限制（VLIMIT）可自适应地使功率限制基本保持恒定。栅极输出钳位在13.5 V，以保护外部MOSFET免受过压损坏。 其他保护功能包括VDD过压保护（OVP）和过温保护（OTP）。对于OTP，可使用外部NTC热敏电阻来感应环境温度。
商品特性
- 低启动电流：8 μA
- 低待机功耗：低于0.1 W
- 绿色模式下低工作电流：600 μA
- 轻载时通过周期跳越和间歇模式实现PWM频率持续降低
- 带跳频功能的固定PWM频率（65 kHz）
- 全范围跳频
- 具备逐周期电流限制的峰值电流模式操作
- 恒定输出功率限制（全交流输入范围）
- VDD过压保护（OVP）
- 反馈开环保护：60 ms延迟
- 带迟滞功能的内部OTP传感器
- 栅极输出最大电压钳位：13.5 V
- 栅极驱动能力：400 mA
- 软启动时间：6 ms
- 用于改善EMI的软驱动
应用领域
- 通用开关电源和反激式电源转换器
- 电源适配器
- 开放式开关电源
- 带浪涌电流输出的开关电源
- 打印机
- 扫描仪
- 电机驱动器
