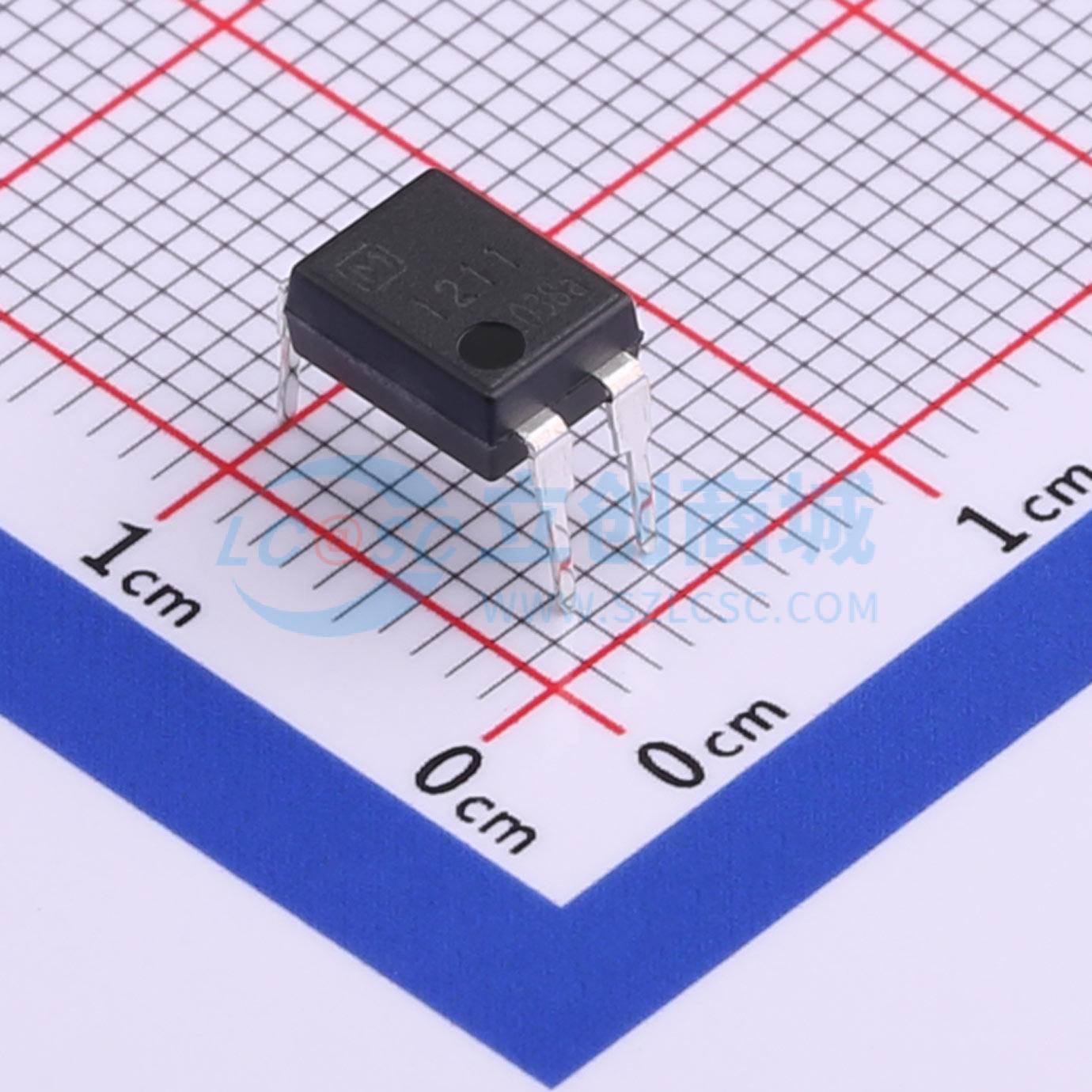

温馨提醒：图片仅供参考，商品以实物为准
APT1211
双向可控硅 有 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：有两种方法可用：过零法和随机法。增加了低过零电压（最大15V）类型，约为以前产品的1/3。有多种封装尺寸可供选择。安全标准:SOP 4引脚：通过C-UL（UL1577）认证。通过VDE（EN60747-5-5）认证。DIP 4/6引脚：通过C-UL（UL1577）认证。应用：用于双向可控硅点火，适用于100V/200V、50/60Hz线路。用于办公设备、家用电器和工业机器等产品加热器控制中的双向可控硅点火
- 品牌名称
- PANASONIC(松下)
- 商品型号
- APT1211
- 商品编号
- C719538
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.21V | |
| 输出电流(It(rms)) | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 正向电流 | 50mA | |
| 负载电压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 500V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 500mW | |
| 端子数 | 4 | |
| 保持电流(Ih) | 3.5mA | |
| 浪涌电流 | 1.2A |
商品特性
- 提供两种方法：过零法和随机法
- 产品线新增低过零电压（最大15 V）类型。<约为前代产品的1/3>
- 提供多种封装尺寸。
- 安全标准 • SOP 4引脚：通过C-UL（UL1577）认证、VDE（EN60747-5-5）认证 • DIP 4/6引脚：通过C-UL（UL1577）认证、VDE（EN60747-5-5）认证、VDE（EN62368-1）加强绝缘认证
应用领域
- 用于双向可控硅触发，适用于100 V/200 V、50/60 Hz线路
- 用于办公设备、家用电器和工业机械等产品加热器控制中的双向可控硅触发
- 用于固态继电器的双向可控硅驱动器。
