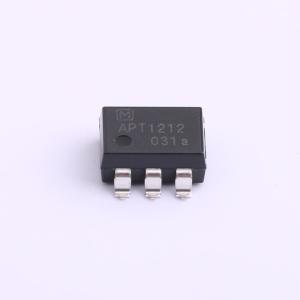

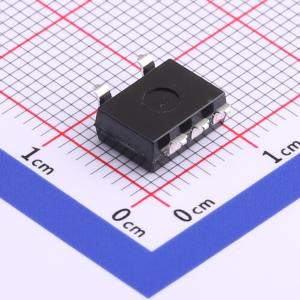

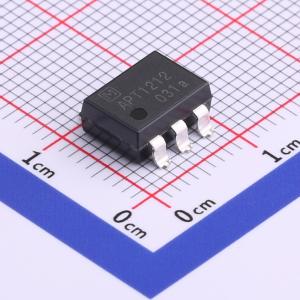

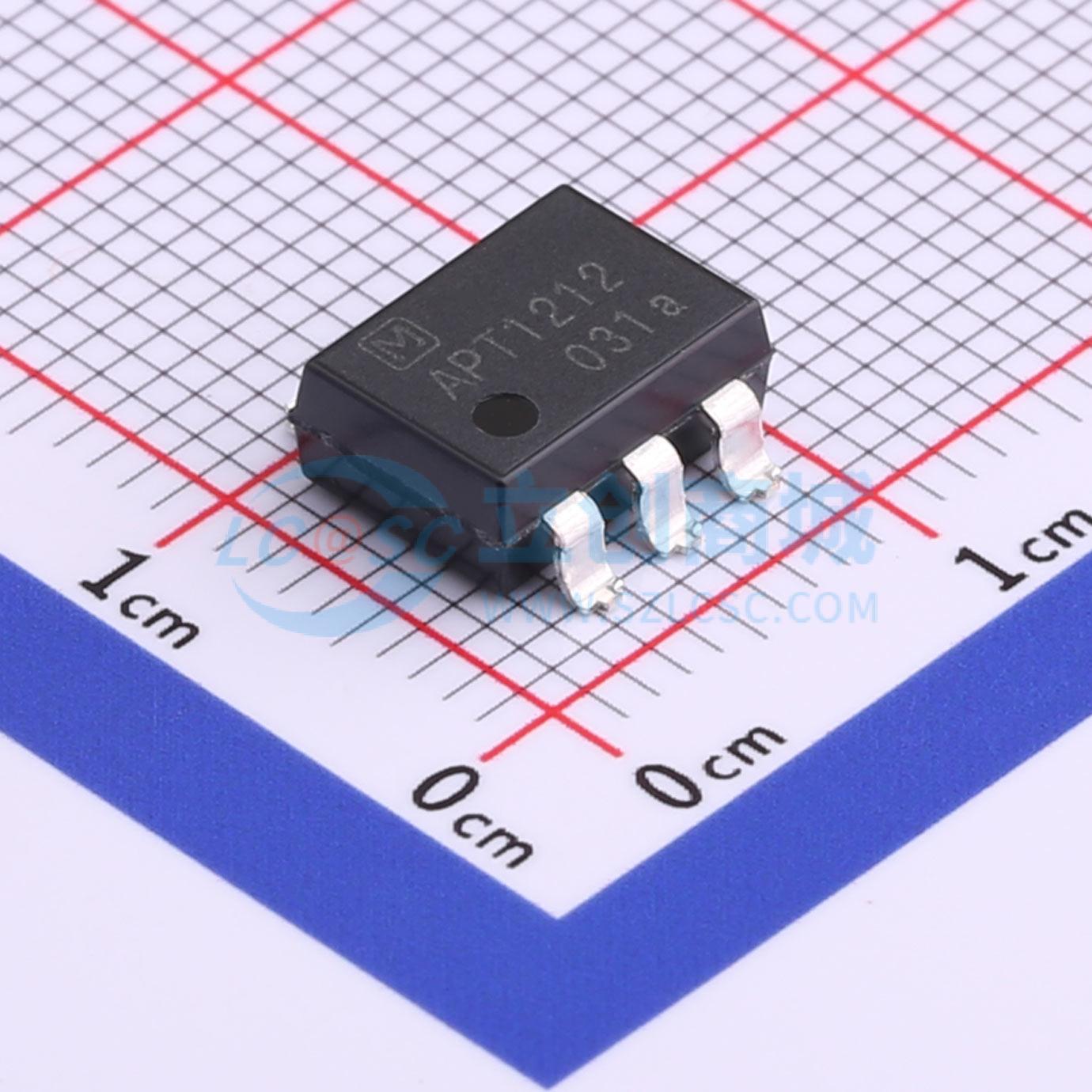

APT1212A
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：两种方法可用：过零法和随机法。新增低过零电压（最大 15 V）类型。多种封装尺寸可选。安全标准:SOP 4 引脚：通过 C-UL（UL1577）认证。通过 VDE（EN60747-5-5）认证。DIP 4/6 引脚：通过 C-UL（UL1577）认证。应用：用于三端双向可控硅开关元件点火，适用于 100 V/200 V、50/60 Hz 线路。用于办公设备、家用电器和工业机器等产品的加热器控制中的三端双向可控硅开关元件点火
- 品牌名称
- PANASONIC(松下)
- 商品型号
- APT1212A
- 商品编号
- C719554
- 商品封装
- SMD-6P
- 包装方式
- 管装
- 商品毛重
- 0.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.21V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 50mA | |
| 负载电压 | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 500V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 500mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.3mA | |
| 浪涌电流 | 1.2A |
商品特性
- 两种方法可用：过零法和随机法
- 新增低过零电压（最大15V）类型，约为以前产品的1/3
- 多种封装尺寸可选
- 安全标准：SOP 4引脚：C-UL (UL1577)认证，VDE (EN60747-5-5)认证；DIP 4/6引脚：C-UL (UL1577)认证，VDE (EN60747-5-5)认证，VDE (EN62368-1)加强绝缘认证
应用领域
- 用于三端双向可控硅开关元件点火
- 用于100V/200V、50/60Hz线路
- 用于办公设备、家用电器和工业机器等产品的加热器控制中的三端双向可控硅开关元件点火
- 用于固态继电器的三端双向可控硅开关元件驱动器
