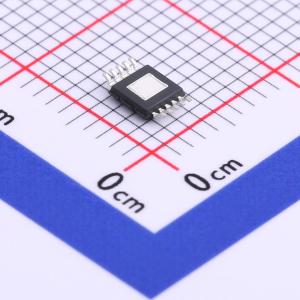

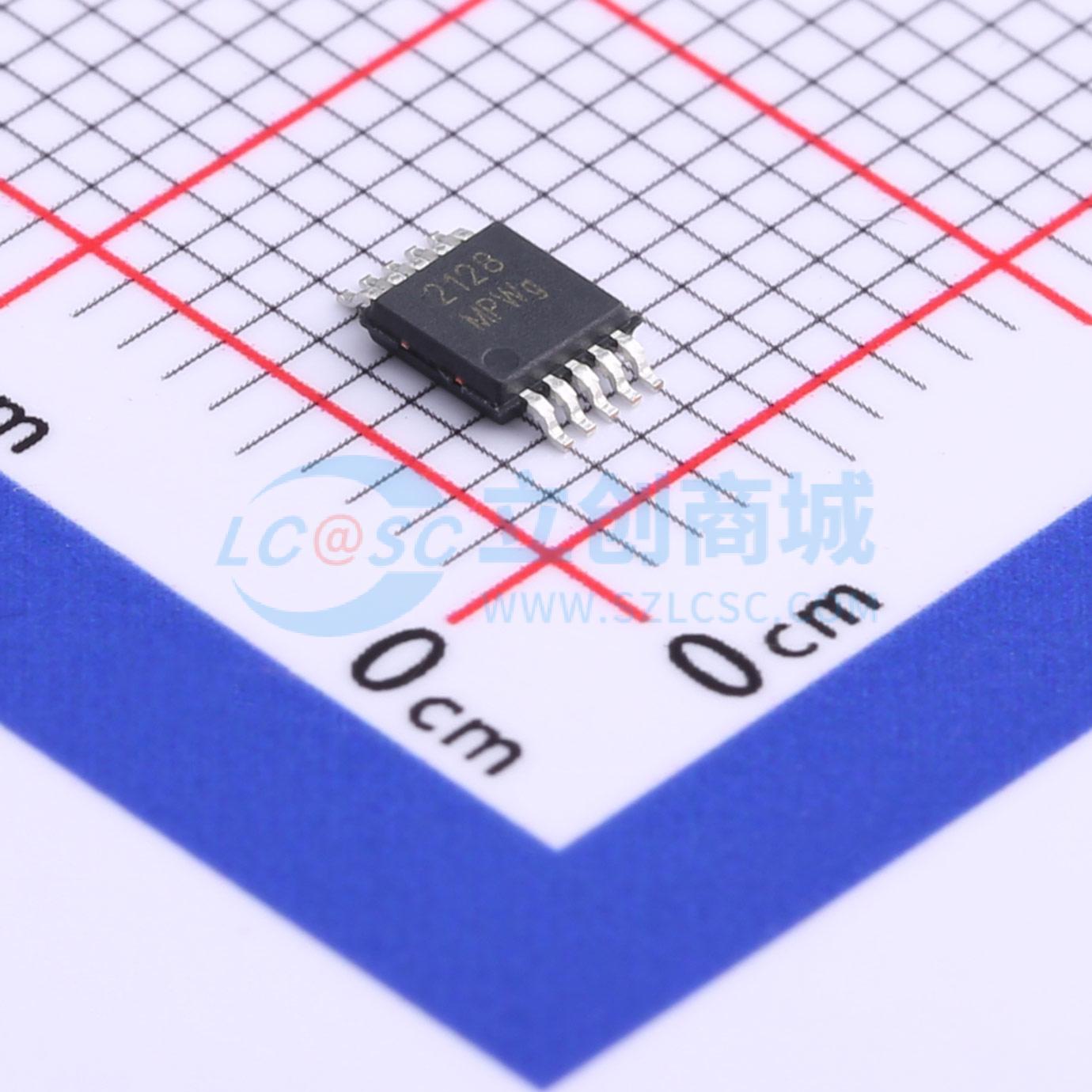

温馨提醒：图片仅供参考，商品以实物为准

WS742128M-10/TR

音频线路驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WS742128 是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。WS742128 具备一个 3Vrms 立体声音频驱动器，其设计允许省去输出交流耦合电容。该产品采用单端输入模式，通过外部增益电阻设置，可实现 ±1V 至 ±10V 的增益范围
品牌名称: WILLSEMI(韦尔)
商品型号: WS742128M-10/TR
商品编号: C717882
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

WS742128是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。WS742128具备一个3Vrms立体声音频驱动器，其设计允许省去输出交流耦合电容。采用单端输入模式，通过外部增益电阻设置可实现±1/1至±10/1的增益范围。在5V电源供电、600Ω负载的情况下，WS742128能够提供3Vrms输出。同时，WS742128内置关断控制电路，以实现最佳的无噗声性能。在欠压条件下，WS742128能够检测到并使输出静音。WS742128满足MSL3等级要求。

商品特性

单电源电压：3.0V ~ 5.5V
总谐波失真加噪声（THD+N）：>100dB
信噪比（SNR）：>112dB
工作温度范围：-40℃至85℃
600Ω负载时的电压输出：电源电压为3.3V时为2Vrms，电源电压为5.0V时为3Vrms
电源开关时无噗声/咔嗒声
无需输出隔直电容
在20Hz ~ 20kHz之间具有优化的频率响应
支持差分输入
具备外部欠压静音功能
采用MSOP-10L-EP封装
超低噪声和总谐波失真

应用领域

机顶盒
高清DVD播放器
汽车娱乐系统
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	-
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.001%

	属性	参数值
	静态电流(Iq)	12.8mA
	工作温度	-40℃~+85℃
	信噪比	112dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
	输入通道数	2对差分输入
