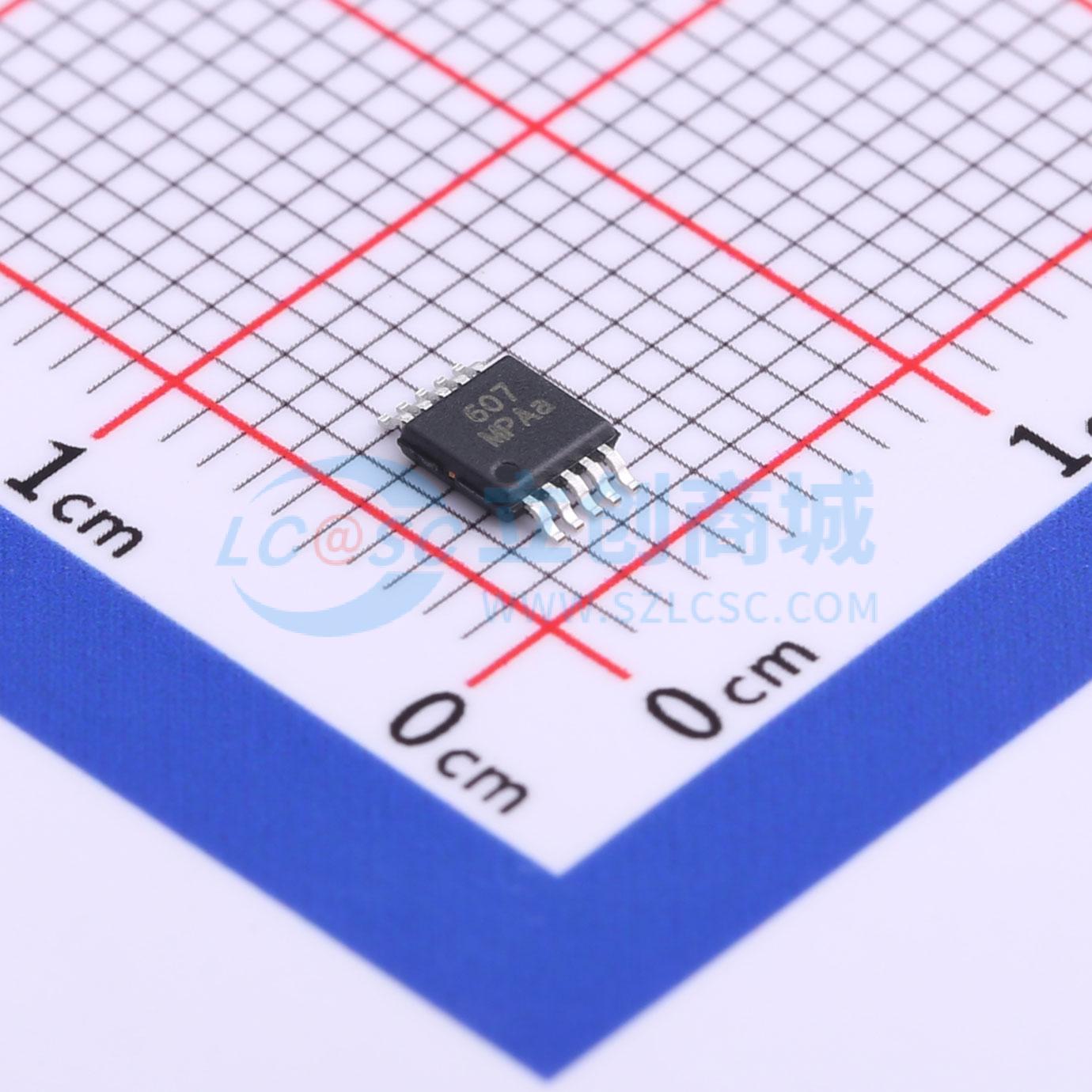

温馨提醒：图片仅供参考，商品以实物为准
WS74607M-10/TR
音频线路驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS74607 是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。WS74607 具备一个 3Vrms 立体声音频驱动器，其设计允许省去输出交流耦合电容。它采用单端输入模式，通过外部增益电阻设置，可实现 ±1V 至 ±10V/V 的增益范围
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS74607M-10/TR
- 商品编号
- C719841
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.001% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 12.8mA；10.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 112dB | |
| 输入类型 | 单端；差分 | |
| 电源纹波抑制比(PSRR) | 90dB |
商品概述
WS74607是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。WS74607具备一个3Vrms立体声音频驱动器，其设计允许去除输出交流耦合电容。 该产品采用单端输入模式，通过外部增益电阻设置，可实现±1V/V至±10V/V的增益范围。在5V电源供电、600Ω负载的情况下，WS74607能够提供3Vrms的输出。同时，WS74607内置关断控制电路，以实现最佳的无噗声性能。在欠压条件下，WS74607能够检测到该情况并使输出静音。WS74607满足MSL3等级要求。
商品特性
- 单电源电压：3.0V~5.5V
- 总谐波失真加噪声（THD+N）：>100dB
- 信噪比（SNR）：>112dB
- 工作温度范围：-40℃至85℃
- 600Ω负载时的电压输出：电源电压为3.3V时为2Vrms，电源电压为5.0V时为3Vrms
- 电源开关时无噗声/咔嗒声
- 无需输出隔直电容
- 在20Hz~20kHz范围内具有优化的频率响应
- 支持差分输入
- 具备外部欠压静音功能
- 采用MSOP - 10L封装
- 超低噪声和总谐波失真
应用领域
- 机顶盒
- 高清DVD播放器
- 汽车娱乐系统
- 医疗设备
