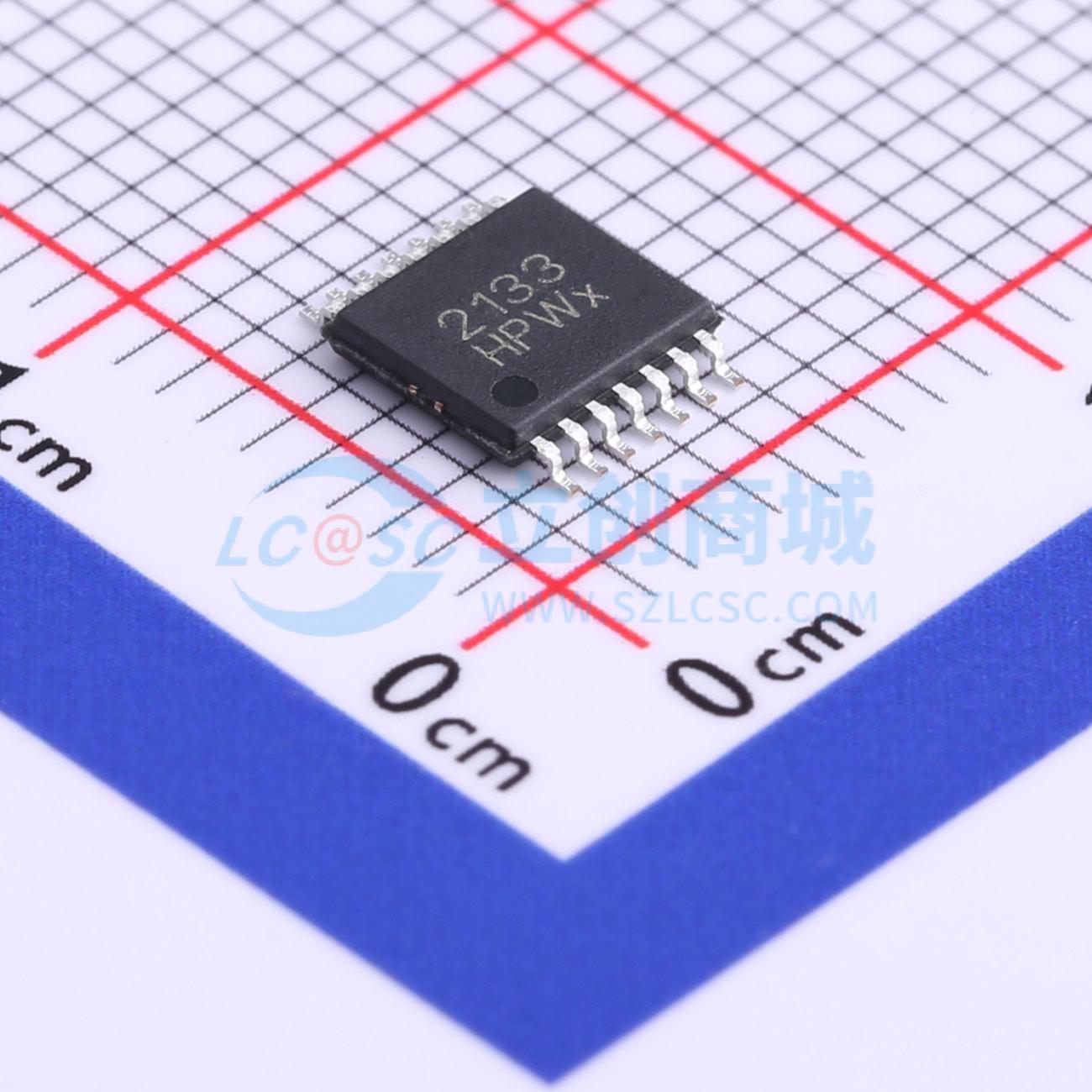

温馨提醒：图片仅供参考，商品以实物为准

WS742133H-14/TR

音频线路驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WS742133是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。它具备一个3Vrms立体声音频驱动器，该驱动器的设计可省去输出交流耦合电容。采用差分输入模式，通过外部增益电阻设置可实现±1至±10的增益范围
品牌名称: WILLSEMI(韦尔)
商品型号: WS742133H-14/TR
商品编号: C717883
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

WS742133是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。它具备一个3Vrms立体声音频驱动器，可省去输出交流耦合电容。采用差分输入模式，通过外部增益电阻设置，可实现±1至±10的增益范围。在5V电源供电、600Ω负载条件下，WS742133能够提供3Vrms输出。此外，它还内置了关断控制电路，以实现最佳的无噗声性能。在欠压条件下，它能够检测到并使输出静音。WS742128满足MSL3等级要求。

商品特性

单电源电压：3.0V ~ 5.5V
总谐波失真加噪声（THD+N）：>100dB
信噪比（SNR）：>112dB
工作温度范围：-40℃至85℃
600Ω负载时的电压输出：3.3V电源电压下为2Vrms，5.0V电源电压下为3Vrms
电源开关时无噗声/咔嗒声
无需输出隔直电容
20Hz至20kHz频率响应优化
支持差分输入
具备外部欠压静音功能
采用TSSOP-14L封装
超低噪声和总谐波失真

应用领域

机顶盒
高清DVD播放器
汽车娱乐系统
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	输出功率	-
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.001%

	属性	参数值
	静态电流(Iq)	12.6mA
	工作温度	-40℃~+85℃
	信噪比	112dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
