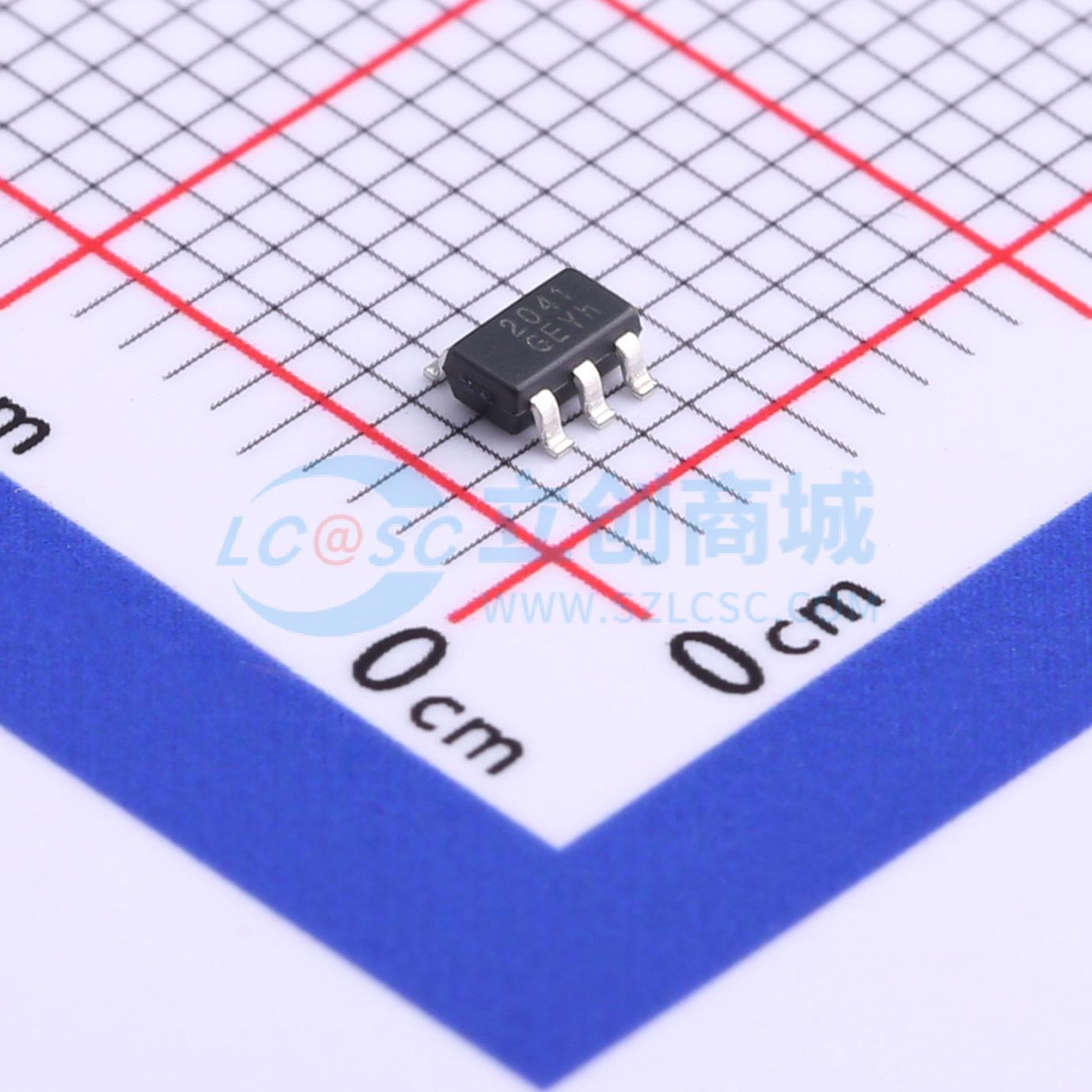

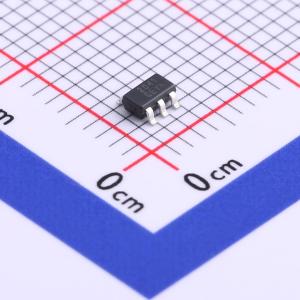

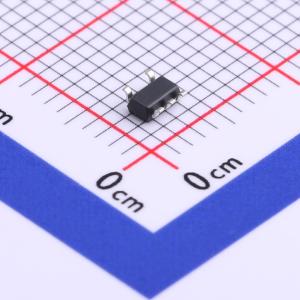

温馨提醒：图片仅供参考，商品以实物为准
WS72041E-5/TR
低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS72041E-5/TR
- 商品编号
- C717867
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2.8uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 125nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 610nA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.6V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
WS72041是一款单通道低压运算放大器，具备轨到轨输入/输出摆幅。超低功耗特性使该放大器非常适合电池供电和便携式应用。WS72041的增益带宽积为29kHz（典型值），且单位增益稳定。这些特性使该运算放大器适用于低频应用，如电池电流监测和传感器调理。
商品特性
- 宽电源电压范围：1.6~5.5V
- 低静态电流：典型值610nA
- 增益带宽积：29kHz
- 轨到轨输入/输出摆幅
- 单位增益稳定
- 工作温度范围：-40℃至85℃
- 提供绿色SOT-23-5L封装
应用领域
- 手机及移动配件
- 电流感应无线远程传感器、有源RFID阅读器
- 环境/气体/氧气传感器
- 阈值检测器/鉴别器
- 低功耗滤波器
- 电池或太阳能供电设备
- 能量收集供电的传感器网络
