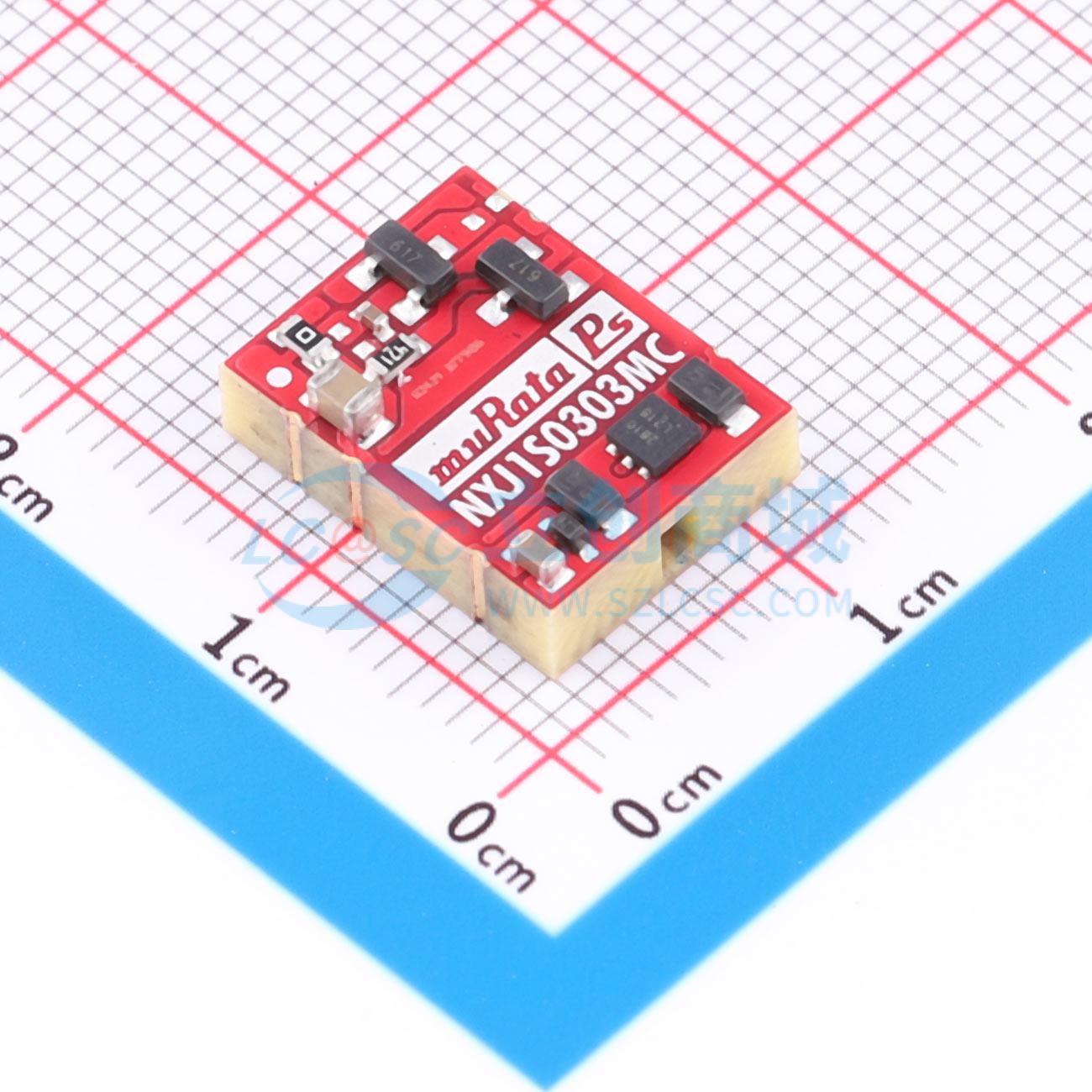

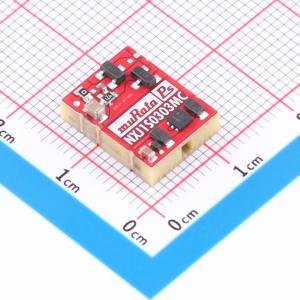

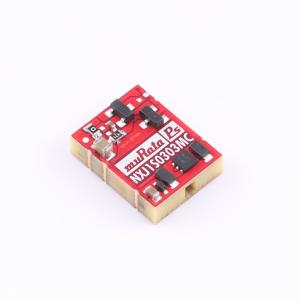

温馨提醒：图片仅供参考，商品以实物为准

NXJ1S0303MC-R7

隔离式1W单输出开关模式（SM）DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NXJ1系列是一款新型低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检测的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容
品牌名称: muRata(村田)
商品型号: NXJ1S0303MC-R7
商品编号: C6621950
商品封装: SMD-5P,13.7x10.5mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

NXJ1系列是一系列新型的低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容。NXJ1系列的湿度敏感度等级（MSL）为2级，并且符合J-STD-020标准，可承受260℃的峰值回流焊温度。

商品特性

低成本
薄型
全自动化制造
基板嵌入式变压器
无卤、可检查的iLGA封装
提高产品可靠性和性能重复性
行业标准引脚布局，与现有设计兼容
湿度敏感度等级（MSL）为2级
符合J-STD-020标准，可承受260℃的峰值回流焊温度

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(180个/圆盘，最小起订量 1 个)

个

起订量：1 个180个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	输出功率	1W
	工作电压(Vin)	2.97V~3.63V
	转换效率	69.5%
	输出电压(Vout)	3.3V

	属性	参数值
	输出电流(最大值)	303mA
	隔离电压(Vrms)	4.2kV
	特性	短路保护
	工作温度	-40℃~+85℃
	开关频率	80kHz
	纹波噪声	75mVp-p
