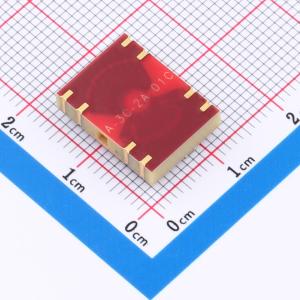

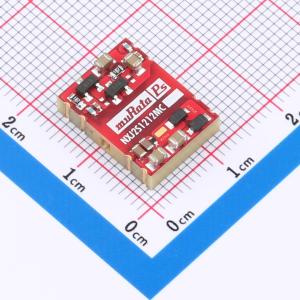

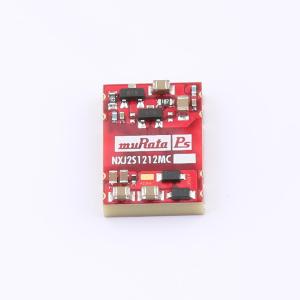

温馨提醒：图片仅供参考，商品以实物为准
NXJ2S1212MC-R7
10.8V~13.2V 12V 167mA 2W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NXJ2系列是新一代低外形、全自动化制造的表面贴装DC-DC转换器。NXJ2系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ2系列的行业标准封装尺寸与现有设计兼容。NXJ2系列的湿敏等级为2级，并且符合J-STD-020标准，可承受最高260℃的回流焊温度。
- 品牌名称
- muRata(村田)
- 商品型号
- NXJ2S1212MC-R7
- 商品编号
- C6621952
- 商品封装
- SMD-8P,16x14.5mm
- 包装方式
- 编带
- 商品毛重
- 1.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 167mA |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 75% | |
| 开关频率 | 120kHz | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NXJ2系列是新一代低外形、全自动化制造的表面贴装DC-DC转换器。NXJ2系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ2系列的行业标准封装尺寸与现有设计兼容。NXJ2系列的湿敏等级为2级，并且符合J-STD-020标准，可承受最高260℃的回流焊温度。
商品特性
- 低外形
- 全自动化制造
- 基板嵌入式变压器
- 无卤、可检查的iLGA封装
- 提高产品可靠性和性能重复性
- 行业标准封装尺寸与现有设计兼容
- 湿敏等级为2级
- 符合J-STD-020标准，可承受最高260℃的回流焊温度
