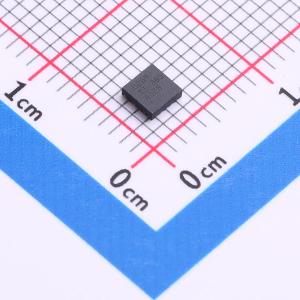

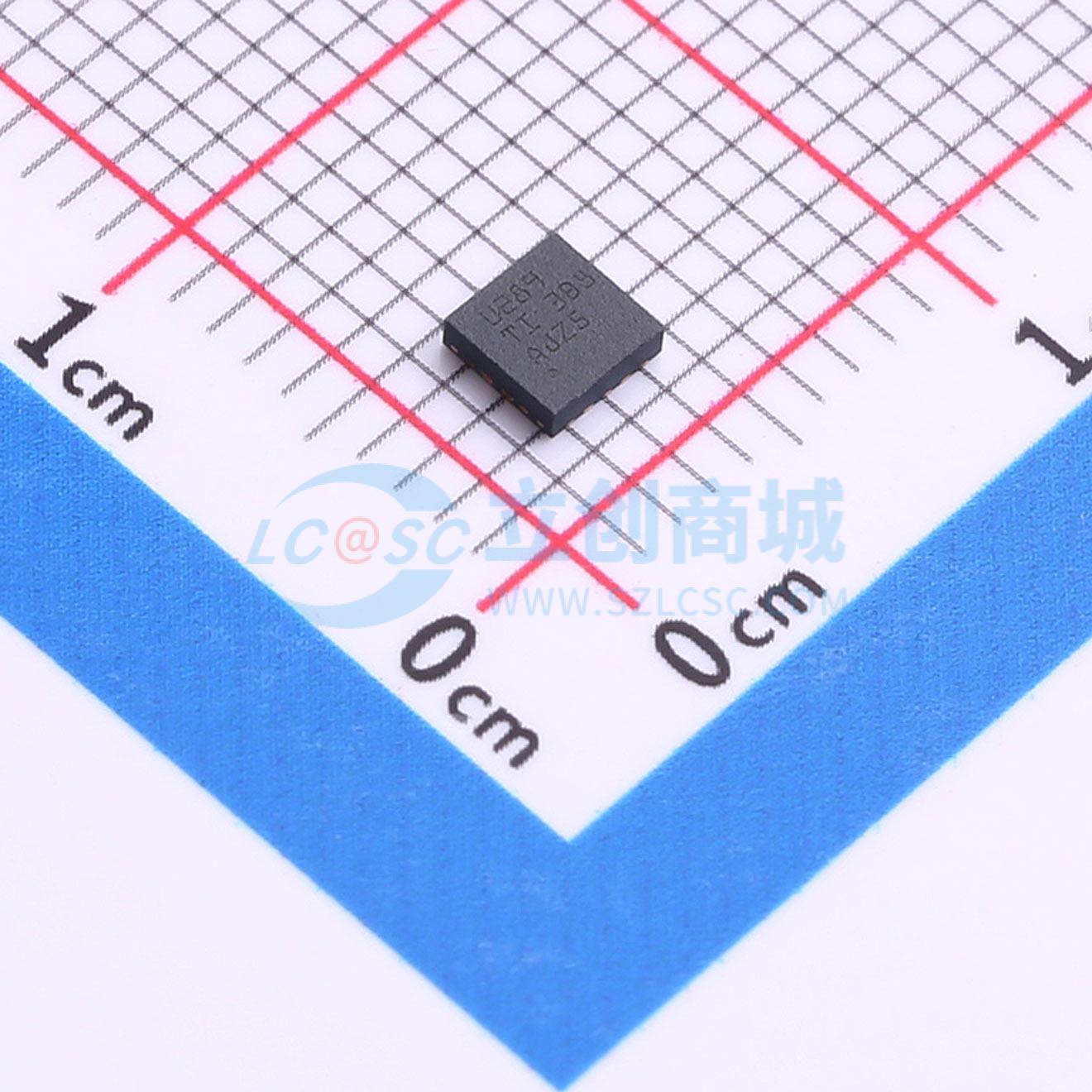

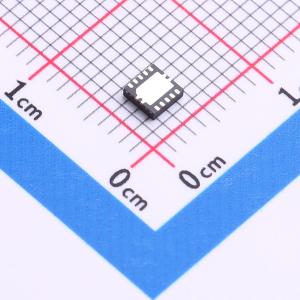

温馨提醒：图片仅供参考，商品以实物为准
UCC27289DRCR
具备8V欠压锁定和负电压处理功能的120V半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款坚固的N沟道MOSFET驱动器，最大开关节点（HS）额定电压为100V。它允许在基于半桥或同步降压配置的拓扑中控制两个N沟道MOSFET。其3A的峰值源电流和灌电流以及低上拉和下拉电阻，使该驱动器能够在MOSFET米勒平台过渡期间以最小的开关损耗驱动大功率MOSFET。由于输入与电源电压无关，可与模拟和数字控制器配合使用
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27289DRCR
- 商品编号
- C6581860
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.112971克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A | |
| 工作电压 | 8V~16V | |
| 上升时间(tr) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 16ns | |
| 传播延迟 tpHL | 16ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 1.9V~2.4V | |
| 输入低电平(VIL) | 900mV~1.3V | |
| 静态电流(Iq) | 450uA |
商品概述
UCC27289是一款坚固耐用的N沟道MOSFET驱动器，开关节点（HS）的最大额定电压为100 V。它允许以半桥或同步降压配置为基础的拓扑结构来控制两个N沟道MOSFET。其3 A的峰值源电流和灌电流，以及较低的上拉和下拉电阻，使得UCC27289能够在MOSFET米勒平台过渡期间以最小的开关损耗驱动大功率MOSFET。由于输入与电源电压无关，UCC27289可与模拟和数字控制器配合使用。两个输入相互完全独立，因此如有需要，可通过重叠输入来使两个输出重叠。使能和禁用功能通过降低驱动器的功耗，为系统提供了额外的灵活性，并能响应系统内的故障事件。 输入引脚和HS引脚能够承受显著的负电压，从而提高了系统的鲁棒性。较小的传播延迟和延迟匹配规格可将死区时间要求降至最低，从而提高系统效率。 高端和低端驱动器级均设有欠压锁定（UVLO）功能，若VDD电压低于指定阈值，则强制输出为低电平。集成的自举二极管在许多应用中无需使用外部分立二极管，节省了电路板空间并降低了系统成本。UCC27289提供多种封装形式，以满足系统需求，如在恶劣环境中的坚固性和紧凑应用中的高密度要求。
商品特性
- 可在高端/低端配置中驱动两个N沟道MOSFET
- DRC封装具备使能/禁用功能
- 禁用时电流消耗低（7 μA）
- 典型传播延迟为16 ns
- 带1800 pF负载时，典型上升时间为12 ns，典型下降时间为10 ns
- 典型延迟匹配为1 ns
- 集成100 V自举二极管
- 典型欠压锁定电压为8 V
- 输入可承受的绝对最大负电压为 -5 V
- HS可承受的绝对最大负电压为 –14 V
- 峰值输出电流为 ±3 A
- 自举电压的绝对最大值为120 V
- 输入相互独立且与VDD无关
- 双通道均具备欠压锁定功能
- 工作结温范围为 -40℃至140℃
应用领域
- 商用网络和服务器电源
- 商用电信整流器
- 直流输入无刷直流电机驱动器
- 太阳能微型逆变器
- 测试与测量设备
