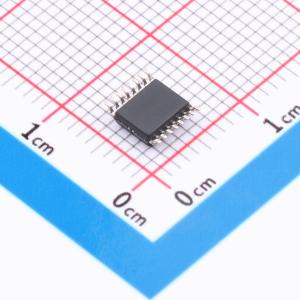

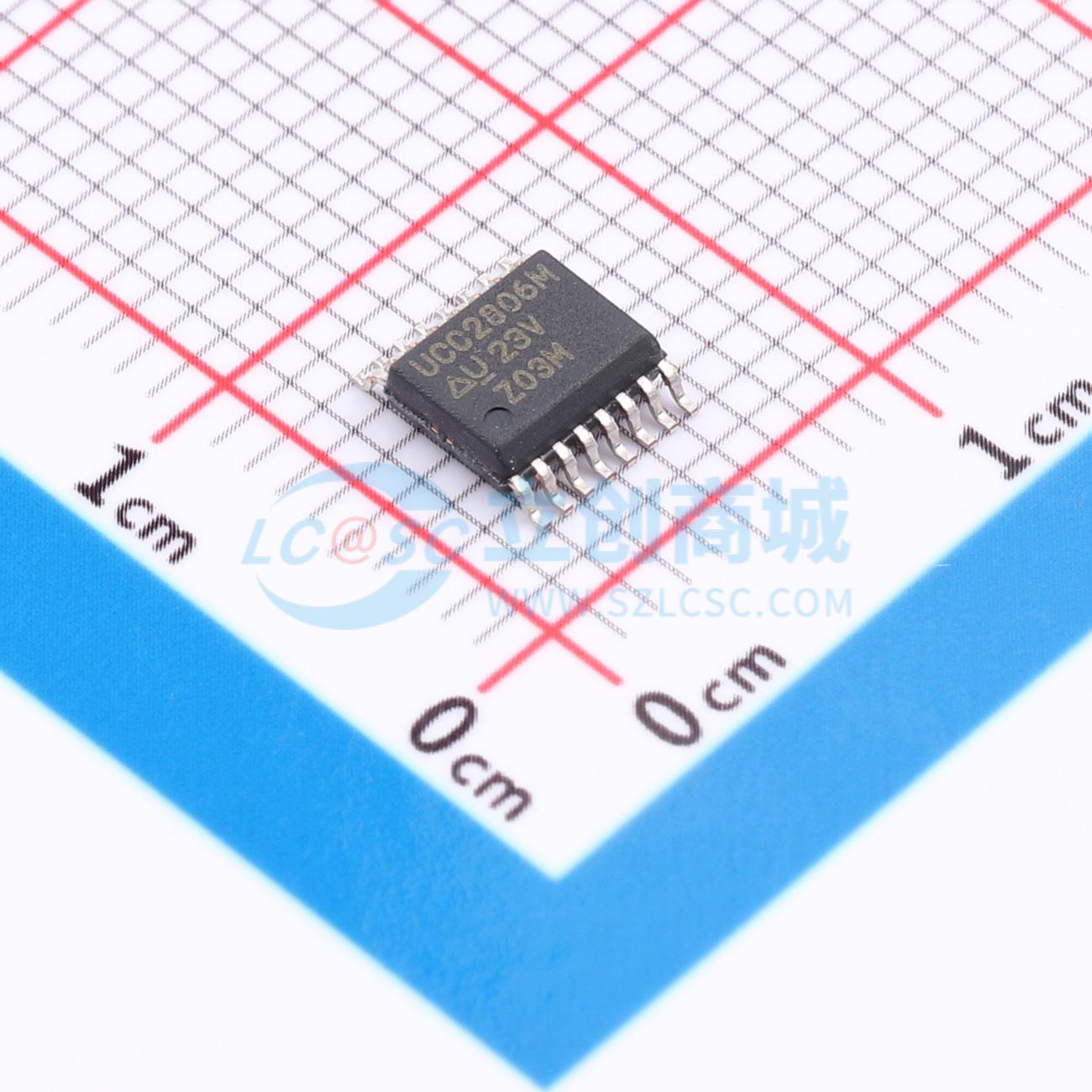

UCC2806MTR
8V~14.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2806MTR
- 商品编号
- C6581863
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 1.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~14.5V | |
| 开关频率 | 47kHz | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式；正激式；升压式 | |
| 功能特性 | 欠压锁定；可调限流 | |
| 工作温度 | -40℃~+85℃ |
商品概述
UCC3806系列的BiCMOS PWM控制器在保持熟悉架构的同时提供了显著改进的性能。该系列与广受欢迎的UC3846系列具有相同的框图和引脚排列，UCC3806系列的特点是提高了开关频率能力，同时大幅降低了器件内部的偏置电流。这些器件具有50 uA的典型启动电流和明确的开启电压阈值，适用于从离线电源到电池供电便携设备的各种应用。双高电流MOSFET驱动输出和快速电流检测回路进一步增强了器件的 versatility。UCC3806系列可以轻松实现电流模式控制的所有优势，包括更简单的环路闭合、电压前馈、并联时的电流共享、逐周期电流限制以及推挽对称性校正。
应用领域
- 离线电源供应 - 电池供电便携式设备
