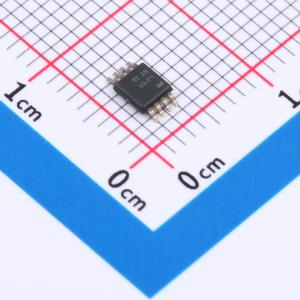

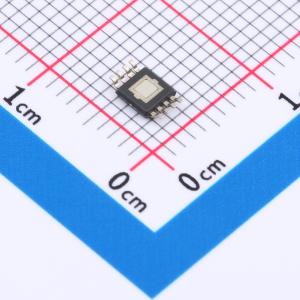

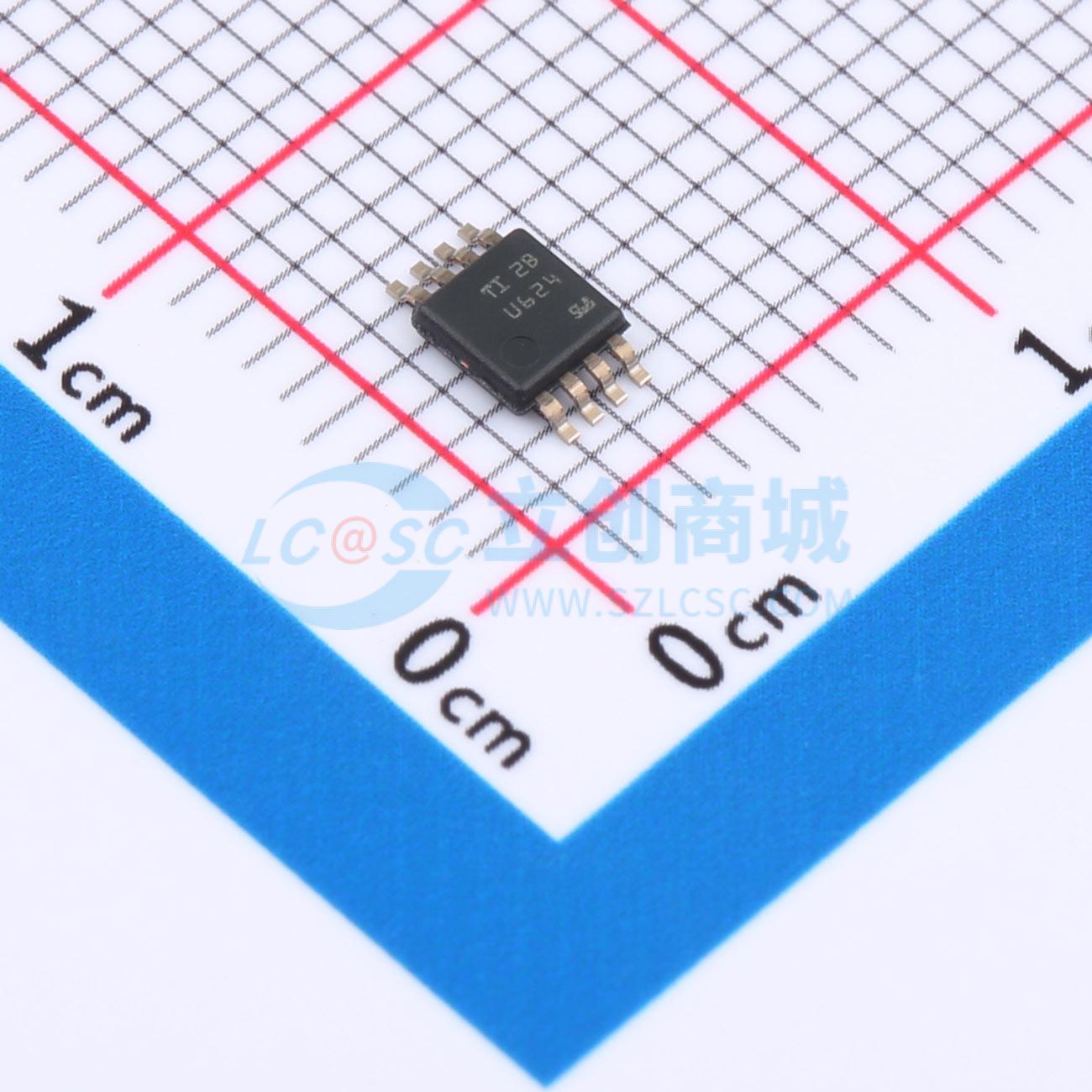

UCC27624DGNR
具备 -10V 输入能力的 30V、5A 双通道低侧栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC27624 是一款双通道、高速、低端栅极驱动器，可有效驱动 MOSFET、IGBT、SiC 和 GaN 功率开关。UCC27624 的典型峰值驱动能力为 5 A，可缩短功率开关的上升和下降时间，降低开关损耗并提高效率。该器件的快速传播延迟（典型值为 17 ns）可优化系统的死区时间、提高脉冲宽度利用率、改善控制环路响应和瞬态性能，从而提高功率级效率
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27624DGNR
- 商品编号
- C6581862
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~26V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 6ns | |
| 下降时间(tf) | 9ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1.8V~2.3V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 450uA |
商品概述
UCC27624是一款双通道、高速、低端栅极驱动器，可有效驱动MOSFET、IGBT、碳化硅（SiC）和氮化镓（GaN）功率开关。UCC27624的典型峰值驱动能力为5 A，可缩短功率开关的上升和下降时间，降低开关损耗，提高效率。该器件的快速传播延迟（典型值为17 ns）可优化系统的死区时间、提高脉冲宽度利用率、改善控制环路响应和瞬态性能，从而提高功率级效率。 UCC27624的输入可承受 -10 V电压，这提高了存在适度接地反弹的系统的稳健性。输入与电源电压无关，可连接到大多数控制器输出，以实现最大的控制灵活性。独立的使能信号允许独立于主控制逻辑对功率级进行控制。在系统发生故障时，可通过拉低使能信号使栅极驱动器快速关断。许多高频开关电源在功率器件的栅极会产生噪声，这些噪声可能会注入到栅极驱动器的输出引脚，导致驱动器故障。该器件的瞬态反向电流和反向电压能力使其能够耐受功率器件或脉冲变压器栅极上的噪声，避免驱动器故障。 UCC27624还具备欠压锁定（UVLO）功能，可提高系统的稳健性。当偏置电压不足以完全增强功率器件时，强大的内部下拉MOSFET会将栅极驱动器输出拉低。
商品特性
- 每个通道的典型峰值源极和漏极驱动电流为5 A
- 输入和使能引脚可承受 -10 V电压
- 输出可承受 -2 V瞬态电压
- 绝对最大VDD电压：30 V
- 具有欠压锁定功能，VDD工作范围宽，从4.5 V到26 V
- 两个独立的栅极驱动通道
- 每个输出具有独立的使能功能
- 迟滞逻辑阈值，具有高抗噪性
- VDD独立的输入阈值（与TTL兼容）
- 快速传播延迟（典型值为17 ns）
- 快速上升和下降时间（典型值分别为6 ns和10 ns）
- 两个通道之间的典型延迟匹配为1 ns
- 两个通道可并联以获得更高的驱动电流
- 提供SOIC8和VSSOP8 PowerPAD封装选项
- 工作结温范围为 -40℃至150℃
应用领域
- 开关模式电源（SMPS）
- 功率因数校正（PFC）电路
- DC/DC转换器
- 电机驱动器
- 太阳能电源
- 脉冲变压器驱动器
