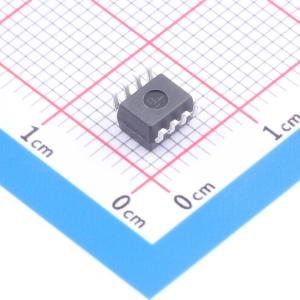

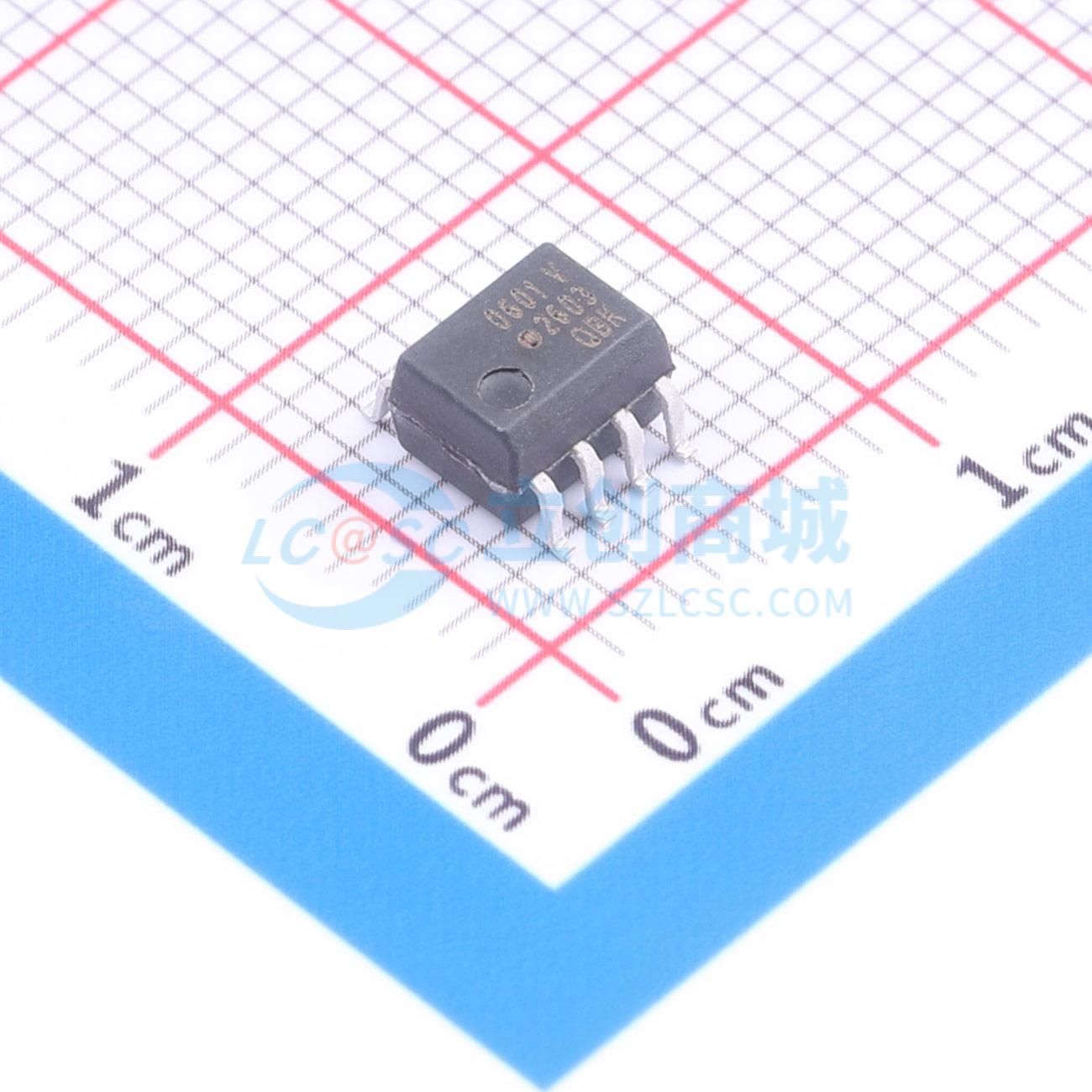

HCPL-0601-560E
高共模抑制比、高速TTL兼容光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0601-560E
- 商品编号
- C6569959
- 商品封装
- SOT-ALL-8
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.5V | |
| 功能特性 | 输出使能控制；开集电极输出 |
应用领域
- 隔离式线路接收器
- 计算机外围接口
- 微处理器系统接口
- A/D、D/A转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 消除地环路
- 脉冲变压器替换
- 电机驱动中的电源晶体管隔离
- 高速逻辑系统的隔离
