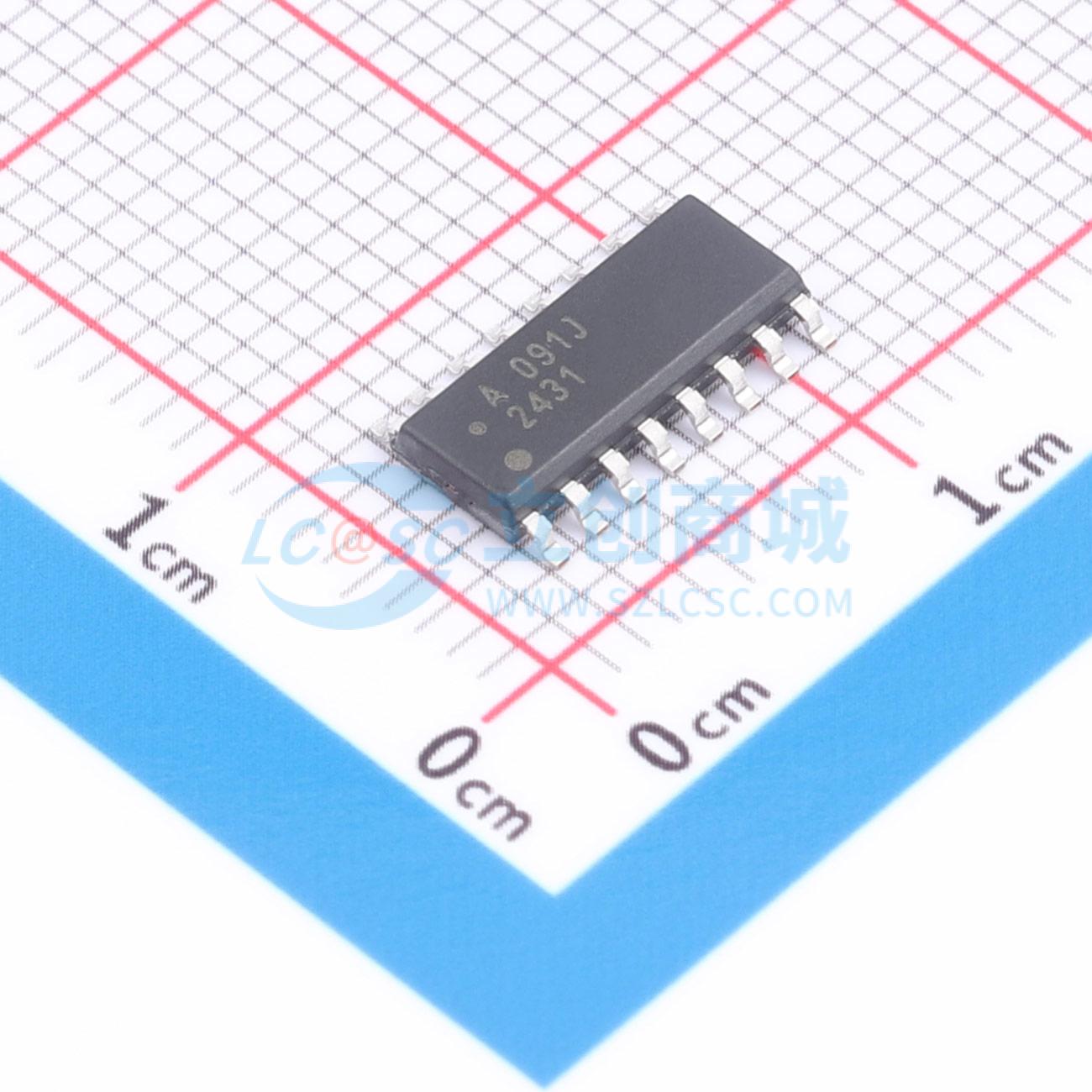

温馨提醒：图片仅供参考，商品以实物为准

HCPL-091J-000E

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Broadcom(博通)
商品型号: HCPL-091J-000E
商品编号: C6569975
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.487克(g)

商品参数

商品概述

HCPL-90xx和HCPL-09xx CMOS数字隔离器具有高速性能和出色的瞬态抗扰度指标。对称磁耦合屏障使这些器件的典型脉冲宽度失真为2 ns，典型传播延迟偏差为4 ns，数据速率为100 Mbaud，使其成为业界最快的数字隔离器。单通道数字隔离器（HCPL-9000/-0900）具有低电平有效逻辑输出使能功能。双通道数字隔离器配置为单向（HCPL9030/-0930）和双向（HCPL-9031/-0931），可在全双工模式下工作，非常适合数字现场总线应用。四通道数字隔离器配置为单向（HCPL-900J/-090J）、两个通道同向且另外两个通道反向（HCPL901J/-091J）以及一个通道同向且另外三个通道反向（HCPL-902J/-092J）。这种高通道密度使其非常适合隔离数据转换设备、并行总线和外设接口。它们提供8引脚PDIP、8引脚鸥翼式、8引脚SOIC封装以及16引脚SOIC窄体和宽体封装。其工作温度范围为-40℃至+100℃。

商品特性

与+3.3V和+5V TTL/CMOS兼容
最大脉冲宽度失真3 ns
最大传播延迟偏差6 ns
最大传播延迟15 ns
高速：100 MBd
最小共模抑制比15 kV/μs
三态输出（HCPL-9000/-0900）
2500V RMS隔离
通过UL1577和IEC 61010-1认证

应用领域

数字现场总线隔离
多路复用数据传输
计算机外设接口
高速数字系统
隔离数据接口
逻辑电平转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	-

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	2500
	CMTI(kV/us)	18kV/us
	工作温度	-40℃~+100℃
