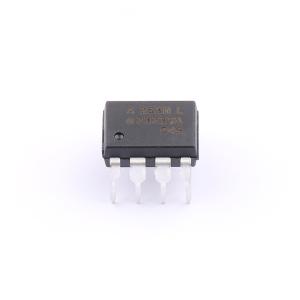

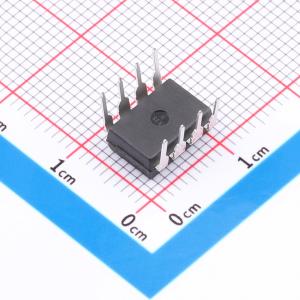

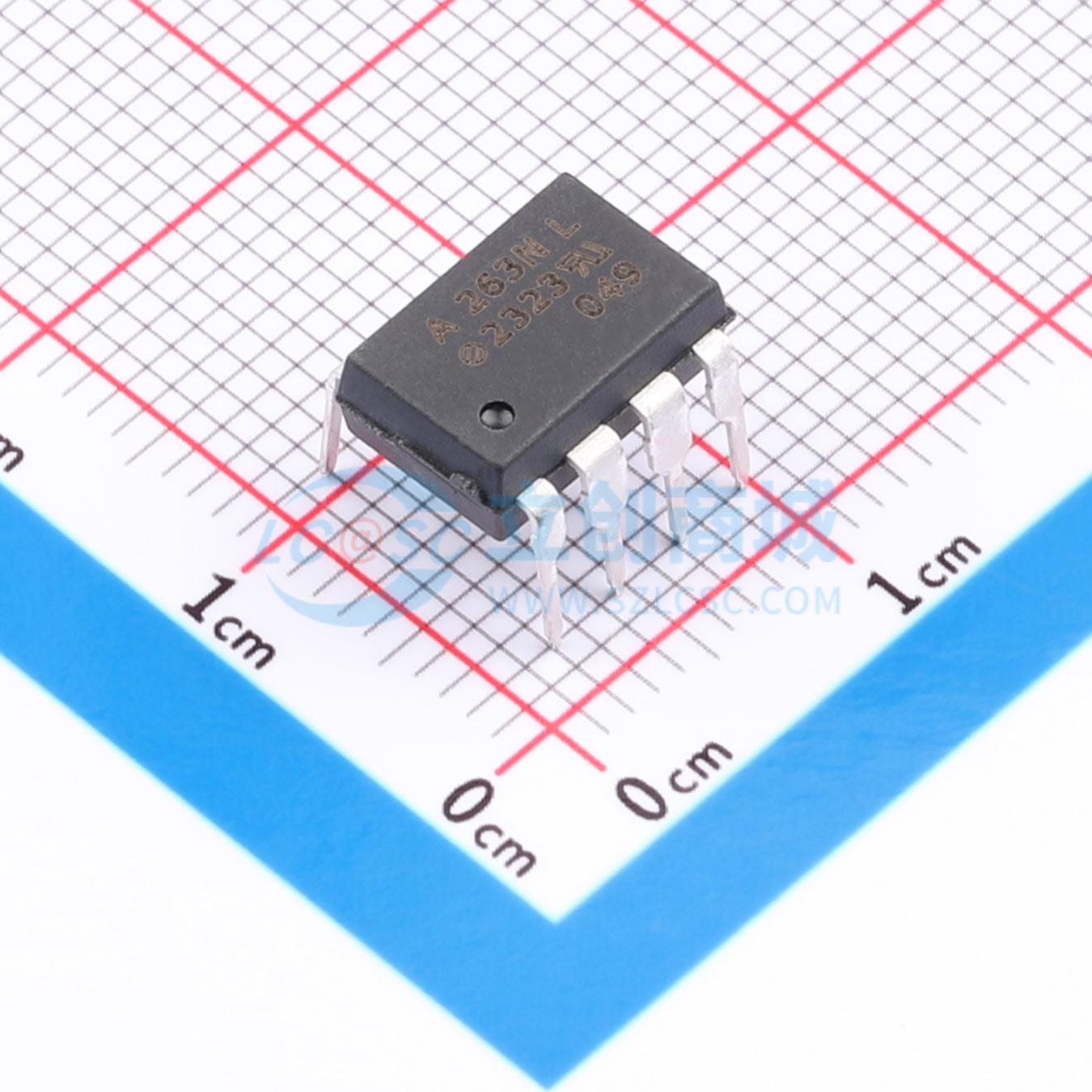

HCPL-263N-020E

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: HCPL-263N-020E
商品编号: C6570001
商品封装: DIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

HCPL-261A系列光耦合门电路具备行业标准6N137系列的所有优点，并增加了HCMOS兼容输入电流的优势。这使得其能够直接与所有常见电路拓扑接口，无需额外的LED缓冲器或驱动组件。采用的AlGaAs LED技术允许更低的驱动电流，并通过最新的LED技术减少性能衰减。在单通道器件上，使能输出允许对检测器进行选通。检测器集成电路的输出是一个开集电极肖特基钳位晶体管。内部屏蔽为HCPL-261A系列提供至少1000 V/μs的共模瞬变抗扰度，为HCPL-261N系列提供15000 V/μs的共模瞬变抗扰度。建议在引脚5和8之间连接一个0.1 μF的旁路电容。

商品特性

兼容HCMOS/LSTTL/TTL性能
在VCM = 50 V时，最小共模抑制比(CMR)为1000 V/μs (HCPL-261A系列)；在VCM = 1000 V时，最小共模抑制比(CMR)为15 kV/μs (HCPL-261N系列)
典型高速：10 MBd
交流与直流性能在工业温度范围-40°C至+85°C内指定
提供8引脚DIP、SOIC-8封装
安全认证：符合UL1577标准，1分钟3750 Vrms和1分钟5000 Vrms (选项020)；CSA认证；IEC/EN/DIN EN 60747-5-5认证

应用领域

低输入电流HCMOS兼容版本
隔离线路接收器
数据传输
数字隔离
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~5.5V
	传输速率	10Mbps

	属性	参数值
	通道数	2
	工作温度	-40℃~+85℃
	功能特性	输出使能控制；开集电极输出
