产品特点 FEATURES

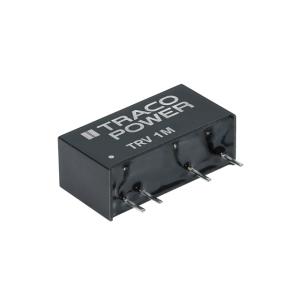

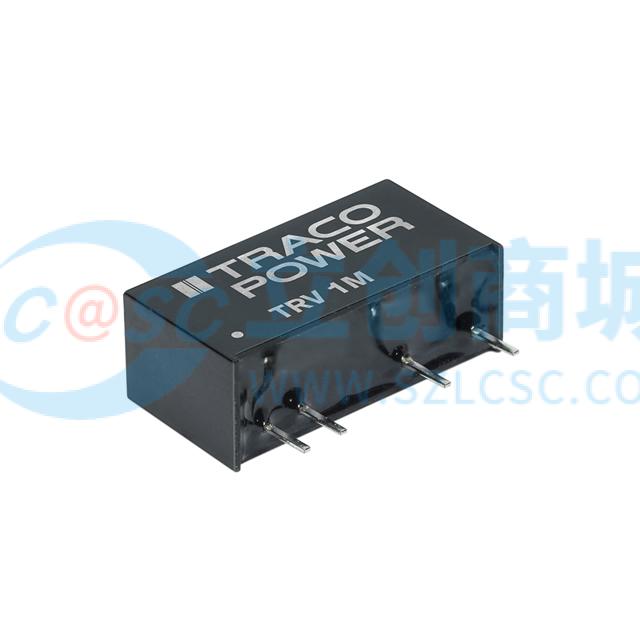

1TRV 1-1222M是一款高性能的隔离模块，具有以下特点：
2- 强化隔离：提供5000VAC的强化隔离，确保在高电压环境下的安全性和可靠性。
3- 双输出设计：具备+12V和-12V双输出，最大电流均为42mA，适用于需要正负电压的应用场景。
4- 高效节能：效率高达83%，在保证性能的同时降低能耗。
5- 短路保护：内置连续短路保护功能，自动恢复，有效保护电路免受损坏。
6- 半调节输出：提供良好的调节水平，满足对完全未调节DC/DC转换器要求更高的应用需求。
7- 宽工作温度范围：可在-40°C至+95°C的温度范围内稳定工作，无需降额使用。
8- 小型封装：采用9-SIP模块封装，尺寸仅为19.6mm x 9.9mm x 12.5mm，节省空间。
9- 认证齐全：符合IEC/EN/UL 62368-1和IEC/EN/ES 60601-1等国际标准，确保产品安全性和合规性。
10- 低泄漏电流：泄漏电流小于2µA，适用于医疗和其他敏感设备。
11- 长寿命：提供5年产品保修，确保长期稳定运行。
使用场景 APPLICATIONS
1TRV 1-1222M广泛应用于医疗和工业领域，具体使用场景包括：
2- 医疗设备：如监护仪、呼吸机、超声设备等，其强化隔离和低泄漏电流特性可有效保护患者和设备安全。
3- 工业自动化：在PLC、传感器、执行器等设备中，提供稳定可靠的电源转换。
4- 通信设备：适用于路由器、交换机等网络设备的电源模块，确保数据传输的稳定性和安全性。
5- 测试与测量仪器：如示波器、万用表等，需要精确电压输出和高可靠性的应用场景。
6- 其他电子系统：凡是对电源隔离度、稳定性和安全性有高要求的电子系统均可使用。
7该模块在不同工作条件下的表现优异，能够适应各种严苛环境，提供稳定的电源解决方案。
注意事项 PRECAUTIONS
1在使用TRV 1-1222M时，请注意以下事项：
2- 安装要求：采用通孔安装方式，确保焊接牢固，避免虚焊导致的接触不良。
3- 输入电压范围：输入电压应在9.6V至14.4V之间，超出此范围可能引起模块损坏。
4- 输出负载：最大输出电流为42mA，避免过载使用，以免影响模块寿命。
5- 环境条件：工作温度范围为-40°C至+95°C，极端温度下需注意散热。
6- 短路保护：虽然模块具有短路保护功能，但应尽量避免长时间短路，以防内部元件受损。
7- 电磁兼容性：为满足EMC要求，建议使用外部滤波器，具体方案可参考官方网站提供的资料。
8- 维护保养：定期检查模块的工作状态，如有异常应及时排查和维修。
9- 安全提示：操作时请注意电气安全，避免触电风险。
10以上注意事项有助于确保模块的正常运行和延长使用寿命。
