9.3折

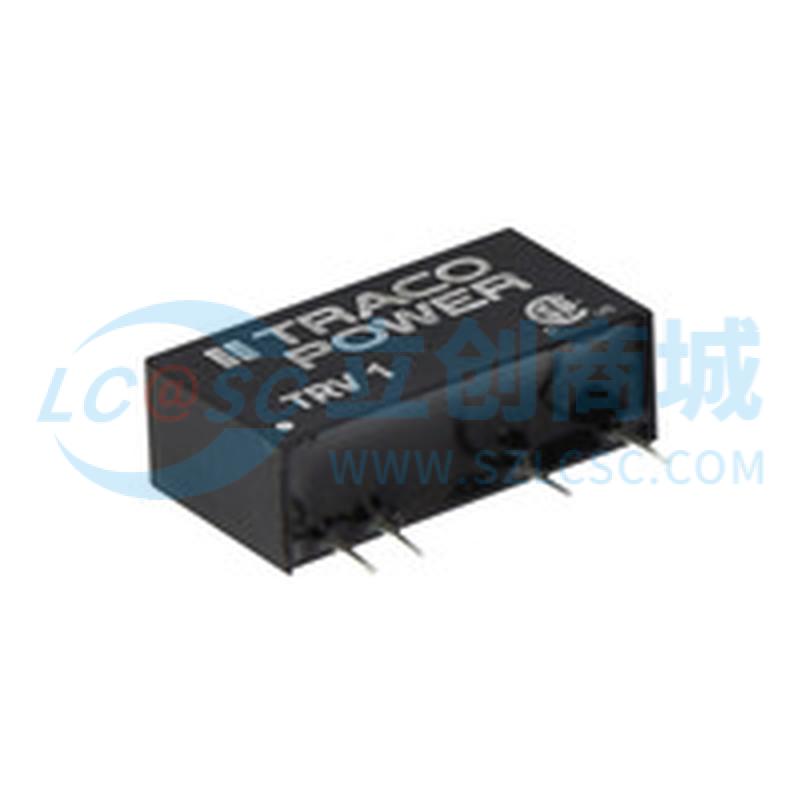

TRV 1-2411
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥57.7065
原价：￥ 62.05
- 品牌名称
- TRACO POWER
- 商品型号
- TRV 1-2411
- 商品编号
- C6561022
- 商品毛重
1克(g)
广东仓10
SMT仓10
购买数量
个
(10个/管，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
产品类型：属于TRACO POWER的TRV 1系列超小型1瓦DC/DC转换器，专为小功率电路供电设计
2
输出调节：具备半调节输出（负载）功能，采用行业标准引脚排列，便于集成到各类电路中
3
转换效率：TRV 1-2411型号典型转换效率达84%，系列内最高效率可达87%，能量转换损耗低，节能性好
4
隔离性能：I/O隔离电压高达3000VDC，有效隔离输入输出电路，提升系统电气安全
5
环境适应：工作海拔高度最高可达5000米，适应高海拔地区使用；工作温度范围为-40℃至+85℃，可在恶劣温度环境下稳定运行
6
质保服务：提供3年产品质保，品质可靠性有保障
7
电气参数：输入电压范围24VDC±10%，输出电压5VDC，最大输出电流200mA，满足特定电压电流需求的电路供电；内部集成电容输入滤波，短路保护时长≤0.5秒，容性负载最大支持220μF，保障输出稳定与电路安全
8
可靠性：计算得出的平均无故障时间（MTBF）＞200000小时，隔离电阻＞1000MΩ，隔离电容典型值60pF，开关频率100kHz（频率调制），频率变化范围-50/+20kHz，长期运行稳定性高
9
物理特性：外壳材质为非导电塑料（UL 94V-0级），24V输入型号重量2.6g，体积小重量轻，便于紧凑空间安装；焊接温度最高260℃（10秒，距离外壳1.5mm），符合RoHS指令2011/65/EU和Reach环保要求，环保合规
使用场景 APPLICATIONS
1
工业自动化：为工业控制设备、传感器模块、执行器等小功率子系统供电，利用其高隔离电压和宽温特性，适应工业现场复杂电磁环境与温度变化（如-40℃至+85℃）
2
通信设备：小型通信模块（如物联网节点、基站辅助设备）的电源转换，高转换效率降低能耗，3000VDC隔离保障通信电路安全
3
高海拔环境：高原地区的监测设备（如气象站、环境监测仪）、户外通信装置，5000米工作海拔能力使其可在低气压环境稳定运行
4
宽温环境应用：户外环境监测设备（如极地、沙漠地区监测）、汽车电子辅助设备（非车载但需宽温场景）地面配套设备，-40℃至+85℃工作温度覆盖极端温区
5
医疗设备子系统：在符合医疗安全标准的前提下，为低功率医疗子系统（如便携式诊断设备的电源模块）供电，高隔离电压降低电气安全风险
6
电子设备研发与测试：实验室中为原型电路、小功率测试模块提供稳定5VDC供电，行业标准引脚便于快速集成
注意事项 PRECAUTIONS
1
电压与电流：输入电压需严格控制在24VDC±10%，输出负载电压为5VDC、电流≤200mA，避免过载或电压不匹配导致损坏
2
焊接操作：焊接温度≤260℃，持续时间≤10秒，且距离外壳≥1.5mm，防止高温损坏元件；焊接后需检查引脚连接是否正确，避免虚焊或短路
3
负载与保护：容性负载≤220μF，超过此值需外部限流或缓冲电路；短路保护时长≤0.5秒，若频繁短路需排查负载故障
4
环境要求：工作环境需为非冷凝状态，相对湿度≤95%；存储温度-50℃至+125℃，存储环境干燥、无腐蚀性气体
5
安装与连接：严格按照Pin-Out定义接线（Pin1：+Vin，Pin2：-Vin，Pin5：-Vout，Pin7：+Vout），避免正负极接反；安装时确保外壳与电路板绝缘，防止短路
6
维护与安全：断电后需等待内部电容放电（可通过负载放电或等待数分钟），再进行维护操作；避免在带电状态下插拔或调整电路，防止触电或元件损坏
7
型号匹配：不同型号参数（输入电压、输出电压/电流、效率）有差异，需确认使用的是TRV 1-2411型号，避免混淆其他型号参数导致应用错误

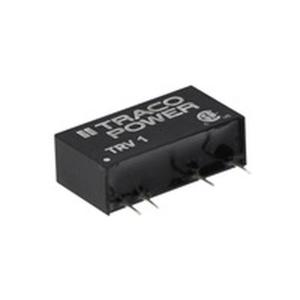

TRV 1-2411
价格：￥57.7065
购买数量
个
(10个/管，最小起订量1个，递增量：1)
