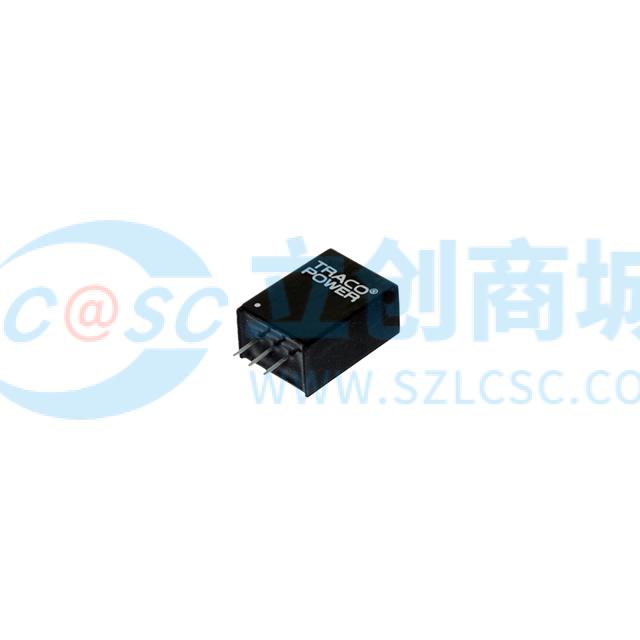

TSN 1-2460
非隔离式DC/DC转换器，小尺寸低轮廓，引脚与线性稳压器兼容，无需散热片，高效且低待机功耗，适用于负输出电路和能量敏感应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- TSN 1-2460
- 商品编号
- C6561159
- 商品封装
- SIP,11.7x7.5mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~32V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | -6V | |
| 输出电压精度 | ±2% |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 1A | |
| 静态电流 | 3mA | |
| 纹波噪声 | 75mVp-p | |
| 开关频率 | 500kHz | |
| 最大容性负载 | 1000uF | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 短路保护；自动故障恢复；过热保护 |
商品概述
用于负输出的非隔离式转换器。全新TSN 1系列降压开关稳压器可直接替代低效的LM79xx线性稳压器。它们适用于负输出电路。高效率和低待机功耗使这些稳压器成为对能源敏感应用的理想解决方案。
商品特性
- 尺寸小、厚度薄
- 引脚与LM79xx线性稳压器兼容
- 无需散热片
- 效率高达96%
- 工作温度范围：-40℃至+85℃
- 具备过载、短路和过温保护功能
- 固定开关频率
- 宽输入范围，最高可达–32 VDC
- 出色的线性/负载调节能力
- 更好的输出精度（±2%）
- 更低的待机电流，约2 mA
- 无需外部电容
