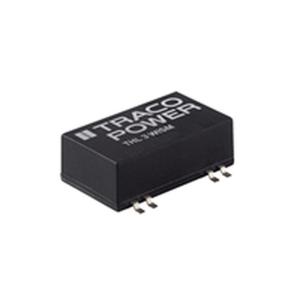

THL 3-2412WISM
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥148.45价格含税（税率13%）
- 品牌名称
- TRACO POWER
- 商品型号
- THL 3-2412WISM
- 商品编号
- C6552945
- 商品毛重
1克(g)
广东仓0
SMT仓0
购买数量
个
(10个/管，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
封装形式：提供SMD或DIP两种封装选择，整体设计紧凑，便于在各类设备中集成安装
2
输入电压范围：具备超宽4:1输入电压范围，本型号（THL 3-2412WISM）对应输入电压范围为9 - 36VDC（标称24VDC），可适应复杂电压波动场景
3
输出性能：全稳压输出设计，输出电压稳定；I/O隔离电压达1500VDC，提升电路安全性与抗干扰能力
4
工艺与合规：SMD版本通过无铅回流焊工艺认证，MSL等级为2a，符合环保与制程要求
5
温度适应性：工作温度范围覆盖-40°C至+85°C，可应对工业级严苛温度环境
6
保护功能：内置短路保护（自动恢复）、远程On/Off控制功能，提升系统可靠性与可控性
7
滤波设计：输入滤波器满足EN 55022 A类标准，无需额外外部元件即可满足电磁兼容要求
8
质保与可靠性：提供3年产品质保，计算的平均无故障时间（MTBF）＞300000小时，隔离电阻＞1GOhm，保障长期稳定运行
9
效率表现：输出电压12VDC时，最大输出电流250mA，典型效率达80%，能量转换效率出色
使用场景 APPLICATIONS
1
数据通信设备：如服务器、网络交换机、路由器等，需宽电压输入与稳定输出的电源转换场景，保障设备在电网波动时正常运行
2
电信行业：基站设备、光端机、通信电源模块等，利用宽输入范围与隔离特性，适配不同供电环境，提升通信系统稳定性
3
仪器仪表领域：测试测量仪器（如示波器、信号发生器）、工业仪表（如传感器采集模块），通过稳定输出与高隔离性，确保测量精度与设备安全
4
工业电子系统：自动化生产线控制单元、PLC模块、工业机器人电源模块，在-40°C至+85°C的严苛温度环境下，依靠宽温工作能力保障系统连续运行
5
其他电子设备：需短路保护、远程开关控制的电子系统，如医疗设备（非直接接触人体类）、安防监控设备的电源转换环节，借助其保护功能与可靠性能
注意事项 PRECAUTIONS
1
温度环境：工作时环境温度需控制在-40°C至+85°C范围内，存储温度范围为-40°C至+125°C，超出范围可能导致性能下降或元件损坏
2
安装与焊接：DIP封装型号焊接时，波峰焊温度最高265°C且持续时间不超过10秒；SMD封装需遵循无铅回流焊工艺要求（参考J-STD-020D.01），且SMD元件湿度敏感度等级为2a，焊接前需确保元件干燥，避免受潮影响焊接质量
3
输入输出规范：输入电压需严格匹配型号要求（本型号输入9 - 36VDC），输出端最小负载需保持在额定最大电流的15%以上，否则会出现输出纹波增大的情况；不同输出电压型号的最小负载电容要求不同，3.3&5VDC型号最小负载电容为220μF，其他型号为47μF，需按要求配置
4
湿度要求：工作环境湿度需为非冷凝状态，相对湿度最大95%，避免在高湿冷凝环境下使用，防止元件受潮失效
5
文档与认证：使用前务必查阅最新产品规格文档（可从TRACO POWER官网下载），确保设备设计与使用符合IEC 60950-1等安全标准，若涉及认证合规场景，需确认产品认证状态（如本系列符合IEC 60950-1、CB Scheme等）
6
短路与保护：虽具备短路自动恢复功能，但应避免长期短路状态，同时远程On/Off控制时需注意控制电压范围（On状态：2.5 to 5.5VDC或开路；Off状态：-0.7 to 0.8VDC），防止误操作
