产品特点 FEATURES

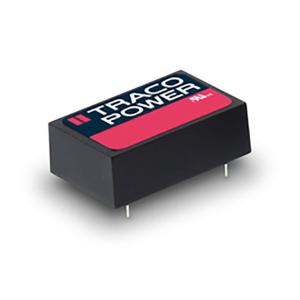

1THM 10-0522是一款高性能的隔离模块，具有以下特点：
2高效性能：效率高达85.5%，确保在各种应用中实现能源的有效利用。
3强化隔离：提供5 kV的电压隔离，适用于需要高安全性和可靠性的医疗设备。
4双输出设计：输出电压为+12V和-12V，最大电流均为416mA，满足多种电路需求。
5宽输入电压范围：输入电压范围为4.5V至9V，适应不同的电源环境。
6低泄漏电流：泄漏电流小于2µA，减少对敏感电子元件的影响。
7高可靠性：符合IEC 60601-1标准，具备2 x MOPP（患者保护手段）认证，确保医疗应用的安全性。
8环境适应性强：工作温度范围为-40°C至90°C，适用于严苛的工作条件。
9EMC合规：符合IEC 60601-1-2第4版和EN55032 A类标准，确保电磁兼容性。
10结构紧凑：采用DIP-24塑料封装，尺寸为31.8mm x 20.3mm x 10.2mm，节省空间。
11多种保护功能：具备OCP（过流保护）、OVP（过压保护）和SCP（短路保护），增强系统稳定性。
使用场景 APPLICATIONS
1THM 10-0522广泛应用于多个领域，具体包括：
2医疗设备：如监护仪、呼吸机、超声设备等，其强化隔离和低泄漏电流特性特别适合与人体直接接触的医疗仪器。
3运输行业：在车载电子系统中，该模块能有效应对振动和温度变化，确保系统稳定运行。
4控制与测量系统：在工业自动化控制、精密测量仪器中，双输出设计和高精度调节能力满足复杂电路的需求。
5IGBT驱动器：为IGBT提供稳定可靠的电源，支持高功率电子设备的正常工作。
6实验室设备：在科研实验中，其高可靠性和EMC合规性保证了实验数据的准确性和安全性。
7该模块在不同工作条件下的表现优异，能够适应各种严苛环境，提供稳定高效的电源解决方案。
注意事项 PRECAUTIONS
1在使用THM 10-0522时，请注意以下事项：
2安装要求：采用通孔安装方式，确保良好的电气连接和散热性能。
3工作环境：虽然工作温度范围广，但在高温环境下需进行功率降额，避免过热影响寿命。
4输入电压：确保输入电压在4.5V至9V范围内，避免过压或欠压导致的损坏。
5输出负载：不要超过最大输出电流（416mA），以免触发保护机制。
6电磁兼容：在敏感环境中使用时，建议添加外部滤波器以进一步降低EMI。
7维护保养：定期检查模块状态，确保无松动或损坏，保持清洁干燥。
8安全操作：遵循IEC 60601-1标准，正确接地并使用适当的防护措施。
9特殊功能：对于可选的远程控制和输出电压调节功能，需仔细阅读相关文档以正确配置。
10以上注意事项有助于延长模块使用寿命，确保系统安全稳定运行。
